METCHA32 - ピッチ変換キット -

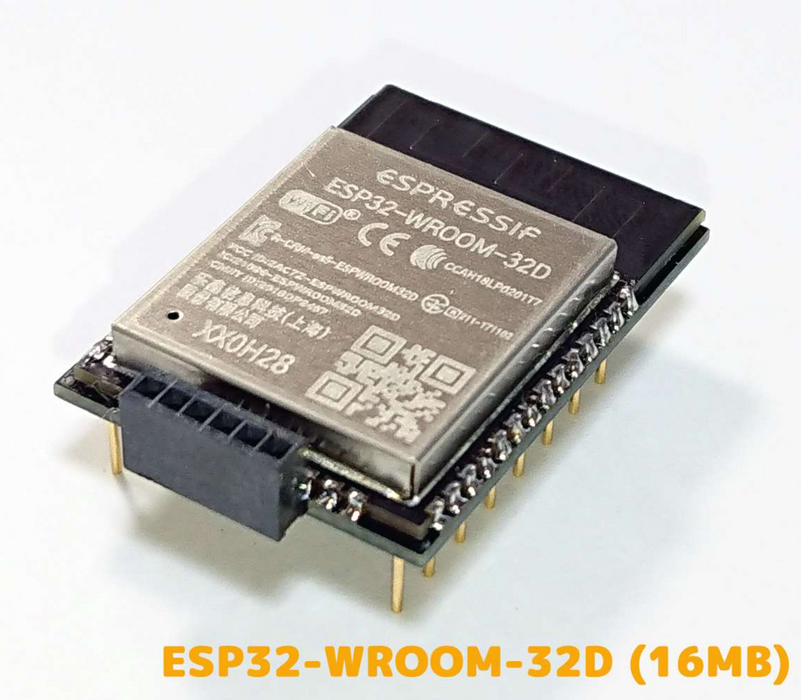

METCHA32は、ESP32-WROOM-32Dのピッチ変換基板です。EN用抵抗、コンデンサと電源用レギュレータのみのシンプルな基板で完成品にバッテリーを繋ぐだけで動作させる事ができます。

また、書込み回路が無く低損失のレギュレーターを使用しているため低消費電力で動作します。

仕様

• IO端子ピッチ：2.54 mm
• 書込み端子ピッチ：1.27 mm
• 入力電源：3.3 ～ 8 V

内容物

• 1x ESP32-WROOM-32D
• 1x メイン基板
• 1x ピンソケット（1.27 mmピッチ6ピン）
• 1x 3.3 Vレギュレータ（ADP3338AKCZ-3.3）
• チップ抵抗、チップセラミックコンデンサ

注意点

• プログラムの書き込みにはシリアル変換モジュールが必要です。別途ご用意ください。取付可能なピンソケット・ピンヘッダは1.27 mm ピッチなため、接続に注意が必要です。
• 表面にESP32を実装しているため、各ピン取り付け用のパッドはスルーホールになっていません。詳しくはマニュアルを参照してください。

資料

• マニュアル

こちらの商品は、パレットシステムさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: PALETTESYS-001
