SKU 6739

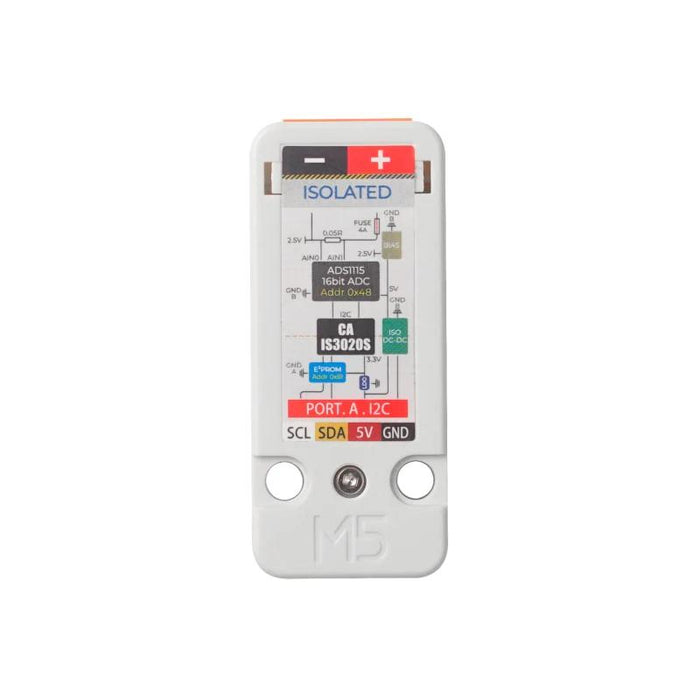

M5Stack用電流計ユニット

送料区分: 200

商品コード: M5STACK-U086

在庫数: 59

発売日: 2020年12月7日

¥2,915
¥2,915 - ¥2,915
Current price ¥2,915

電流をリアルタイムに測定できる電流計ユニットです。各ユニットは工場出荷時に個別に校正されており、精度は0.1%FSです。最大測定電流は±4 Aで、内蔵4 Aヒューズで測定過電流による回路の焼損を防ぎます。

測定精度保証用に内蔵DC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータCA-IS3020Sで電気的に絶縁されています。これによって、データバスや他の回路上のノイズやサージがローカルなグランドターミナルに入って、高感度回路に干渉したり損傷を与えることを防止します。

EEPROM (0x51) には工場出荷時に校正パラメータが書き込まれています。EEPROMに書き込むと校正データが上書きされ、測定結果が不正確になるためご注意ください。

特徴

  • 測定範囲:±4 A
  • 16ビットADC
  • LED 電源表示灯
  • 過電流保護
  • 最小分解能:0.15626 mA
  • 工場出荷時に校正済み
  • 精度:0.1%FS
  • 内蔵CA-IS3020S 絶縁チップ、干渉防止
  • 絶縁DC-DC
  • 耐圧:最大5000 VRMS
  • 2 x LEGO互換穴
電流測定範囲 最大入力電流(A) 消費電力(W) 最小分解能(mA) ゲイン係数
4.096 40.96 83.88608 2.5 0.125
2.048 20.48 20.97152 1.25 0.0625
1.024 10.24 5.24288 0.625 0.03125
0.512 5.12 1.31072 0.3125 0.015625
0.256 2.56 0.32768 0.15626 0.007813

内容物

  • 1 x 電流計ユニット
  • 1 x GROVE互換ケーブル

資料


製造元希望小売価格:18.95ドル(税抜)
製造元の販売ページ:https://m5stack.com/products/ammeter-unit-ads1115
