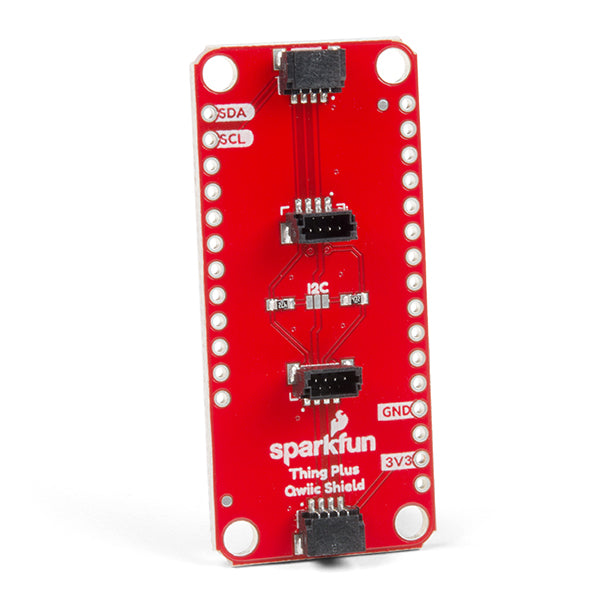

SparkFun Qwiic Shield for Thing Plus（ピンソケット付き）

旧SparkFun Qwiic Shield for Thing Plusの後続品です。本製品には、Feather接続用のピンソケットが付属していますが、旧製品には付属していません。

Thing PlusやFeatherなどに挿して、四つのQwiicコネクタを使用するためのシールドです。

四つのQwiicコネクタをThing Plus/FeatherのI²Cバス（GND、3.3 V、SDA、SCL）に接続します。 Qwiicデバイスにプルアップ抵抗がない場合、基板上のジャンパをハンダ付けすることで4.7 kΩのプルアップ抵抗が接続されます。

付属の12ピンと16ピンの足の長いピンソケットは、ハンダ付けされていないため、ご自身で_ハンダ付けする必要があります_。また、必要に応じてThing PlusやFeatherなどのボードにもピンヘッダのハンダ付けが必要です。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I²Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ極性があるため接続を誤ることもありません。

デイジーチェーン接続が可能なので、異なるアドレスであれば、複数のQwiicデバイスをつなげられます。

内容物

• シールド本体
• ピンソケット

資料

• 利用ガイド
• 回路図（PDF）
• 基板寸法
• Eagleファイル（ZIPダウンロード）
• GitHub

製造元希望小売価格：3.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/16790

商品コード: SFE-DEV-16790
