SKU 6665

PRT-03 ヘッドホンアンプ用プロテクション基板

送料区分: 200

商品コード: TAKAZINE-024

在庫数: 7

発売日: 2020年10月5日

¥2,100
¥2,100 - ¥2,100
Current price ¥2,100

本製品は、部品が実装も付録もされていない_基板のみ_で販売しています。部品は別途ご用意いただく必要があります。サポートページの内容が理解できる程度の知識が必要です。

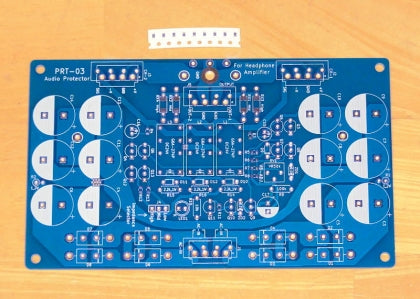

HPA-1000 ディスクリートヘッドホンアンプに合わせて設計したプロテクタ基板です。1枚で2チャンネル分の電源と保護機能を有しています。

47kΩチップ抵抗は付録しています。予備として1個多く入っています。2021年7月以降の商品にはチップ抵抗は付属しておりません。別途ご用意ください。

チップ抵抗(47kΩに統一)を使って基板サイズをコンパクトにまとめてあります。チップ部は手ハンダ用にランドサイズを大きめになっています。

詳しくはサポートページをご覧ください。

特徴

  • HPA-1000ヘッドホンアンプ基板用に設計
  • 整流回路を搭載(SiC-SBD 使用可)
  • リップルフィルタにより電源リップル低減
  • DCオフセット検出してヘッドホンを保護する機能
  • 電源電圧検出機能を搭載してポップノイズレスを実現
  • 左右個別のデカップリングコンデンサで聴感上のセパレーション向上
  • グラウンド・セパレーション出力によりセパレーション向上
  • リレー式出力インピーダンス切換機能(High/Mid/Low)
  • Auクロスバーツイン接点のリレーで、低歪・高寿命
  • 省配線

接続図

HPA-1000ヘッドホンアンプ基板との接続図です。 配線はとてもシンプルです。

製作例

資料


こちらの商品は、Takazineさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
