SKU 6560

OpenMV H7カメラ Plus--販売終了

送料区分: 650

販売終了

商品コード: SFE-SEN-16989

発売日: 2020-09-10

短いURL: ssci.to/6560

売り切れ
¥20,189
¥20,189 - ¥20,189
Current price ¥20,189

小型で低消費電力のカメラ搭載マイコンボードです。マシンビジョン(MV)を使ったアプリケーションを簡単に実現できます。

無印版(5537)とPlus版(本商品)の主な違い

  • SoCの違い
    • H7:STM32H743VI ARM Cortex M7
    • H7 Plus:STM32H743II ARM Cortex M7
  • 外付けの32ビット32 MB SDRAMの追加
  • 外付けの32 MB クアッドSPIフラッシュメモリの追加
  • カメラの違い
    • H7:OV7725 640x480
    • H7 Plus:OV5640 2592x1944

C/C++の代わりに高レベルなPython スクリプト (MicroPython)でプログラムできます。MVアルゴリズムの複雑な出力を簡単に処理して、高度なデータ構造を取り扱えます。I/Oピンを含めPythonで完全に制御できるので、外部イベントをトリガーにした写真撮影、ビデオ撮影や、マシンビジョンのアルゴリズムでI/Oピンを容易に制御することが可能です。

OV5640イメージセンサが搭載され、2592x1944(5MP)のイメージを作成することができます。簡単なアルゴリズムなら、QVGA (320x240)以下では25~50FPSで実行します。
カメラモジュールは取り外し可能なため、グローバルシャッターやFLIR Leptonセンサなどのモジュールも使用できます。

OpenMVは、フレーム差分、顔認識、視線/マーカー追跡、QRコード検出/デコーディング、形状検出などに適しています。

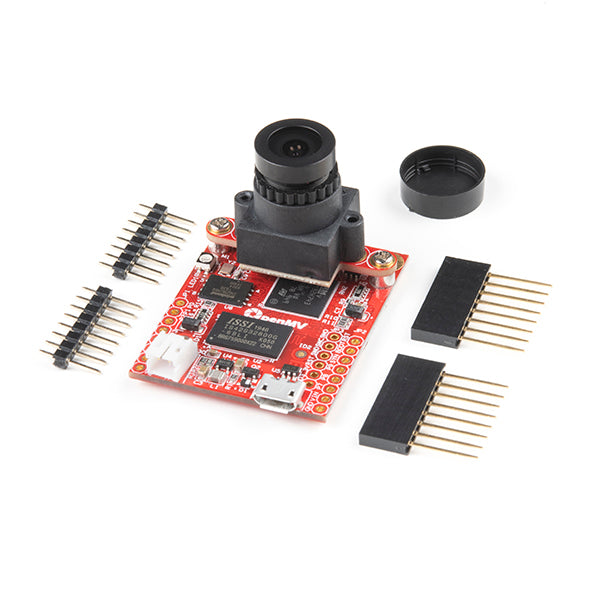

内容物

  • 1x OpenMV H7カメラ Plus本体
  • 2x 8ピンヘッダ
  • 2x 8ピン足の長いピンソケット

特徴

  • SoC:STM32H743II ARM Cortex M7 プロセッサ
    • 480 MHz 動作
    • 32ビットSDRAM 32 MB
      • クロック100 MHz
      • 帯域幅400 MB/s
    • SRAM 1 MB
    • 外部フラッシュ32 MB
      • クロック100 MHz(4ビットDDRモード)
      • 帯域幅100 MB/s
    • 内蔵フラッシュ2 MB
    • I/Oピン:3.3 V 出力/5 V トレラント
  • I/Oインターフェース

    • フルスピードUSB(12 Mbs)。コンピュータに接続されると仮想COMポートとUSBフラッシュドライブとして認識されます。
    • 読み書き速度100 MbpsのmicroSDカードソケット。写真を撮影し、マシンビジョンのアセットをmicroSDカードから簡単に取り出せます。
    • 最高80 MHz 動作のSPIバス。システムからLCD/WiFi シールドなどへ簡単にイメージデータをストリーミングできます。
    • I2Cバス(最大1 Mb/s)、CAN バス(最大 1 Mb/s)、非同期シリアルバス (TX/RX最大7.5 Mb/s)
    • 12ビットADCと12ビットDAC
    • サーボ制御用のI/Oピンが2ピン
    • 全ピン割込み/PWM可能(基板にはI/Oピンが10ピン)
    • RGB LED1個と高出力850nm IR LED2個
  • さまざまなセンサとインターフェース可能な脱着可能なカメラモジュールシステム:

    • 搭載されたOV5640イメージセンサで、2592x1944(5MP)のイメージを作成できます。簡単なアルゴリズムは、QVGA以下では、25~50FPSで実行します。
      イメージセンサには2.8 mm レンズと標準M12レンズマウントが搭載されています。もっと専門的なレンズをイメージセンサで使いたい場合も、取り付けが簡単にできます。
    • プロのマシンビジョンアプリケーションには、グローバルシャッターカメラモジュールを、サーマルマシンビジョンアプリケーションには、FLIR Leptonアダプタモジュールをお買い求めください。
  • 一般的に販売されている3.7Vリポバッテリと互換性のあるリポバッテリコネクタ

使用例

  • フレーム差分
  • カラー追跡
  • マーカー追跡
  • 顔認識
  • 視線追跡
  • オプティカルフロー
  • QRコード検出/デコーディング
  • データマトリックス検出/デコーディング
  • リニアバーコードデコーディング
  • エイプリルタグ追跡
  • 直線検出
  • 形状検出
  • テンプレート照合
  • イメージキャプチャ
  • ビデオ録画

資料


製造元希望小売価格:80.00ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: SFE-SEN-16989
