SKU 6546

M5Stack用ステッピングモーターモジュール(ATmega328P/DRV8825搭載)

送料区分: 200

在庫限り

商品コード: M5STACK-M012

在庫数: 0

発売日: 2020年9月14日

Sold out
¥2,420
¥2,420 - ¥2,420
Current price ¥2,420

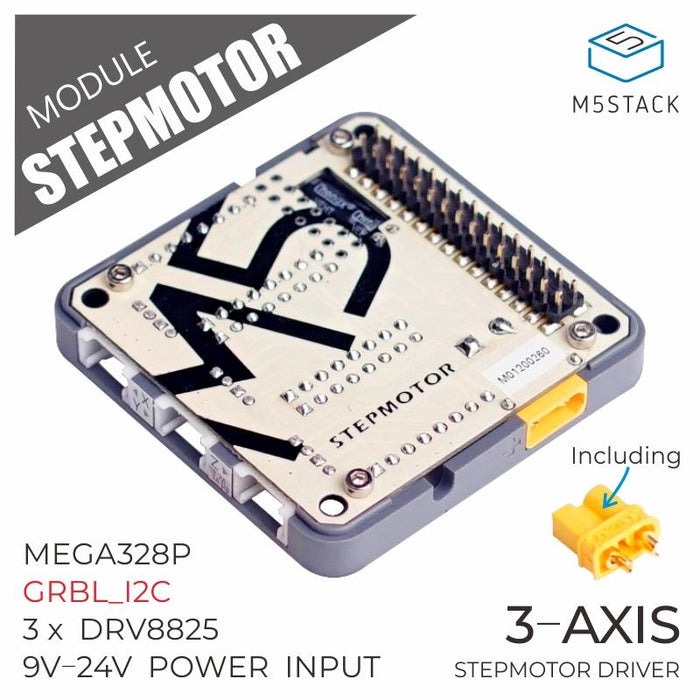

M5Stackのステッピングモーター制御モジュールです。GRBL制御でステッピングモーターを三つまで駆動でき、動きを伴うあらゆるプロジェクトに適しています。

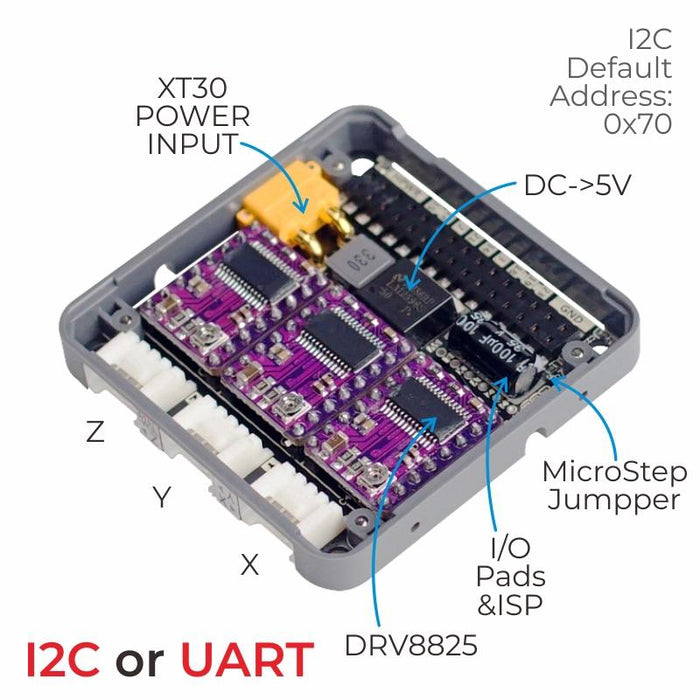

GRBLファームウェアが書き込まれたATmega328Pを内蔵し、M5CoreとI2C経由(アドレス0x70)で通信します。

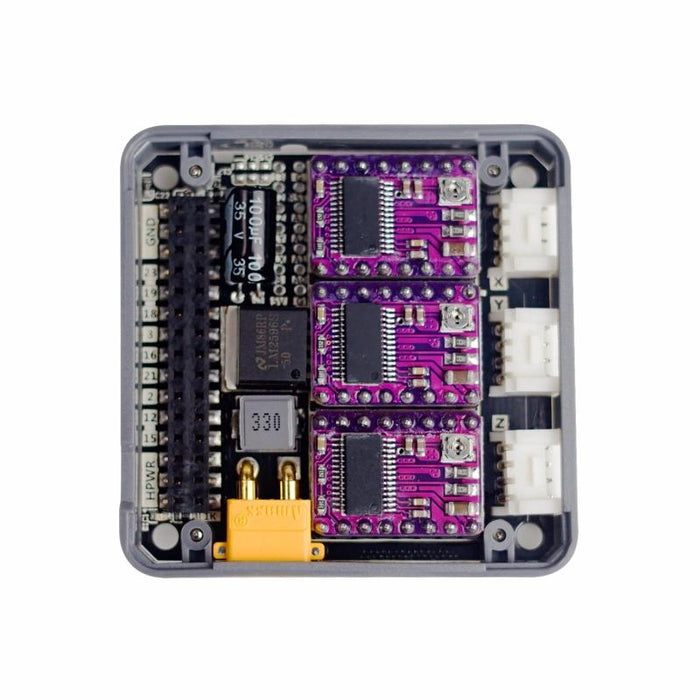

一台のバイポーラステッピングモーターを1/32マイクロステッピングまで制御可能な、シンプルでパワフルな基板DRV8825を三基搭載しています。

ステッピングモーター用インターフェースはHY2.0-4ピンコネクタ(Groveコネクタ互換)です。

特徴

  • 9~24 V 電源入力
  • 3-wayステッピングモーターが利用可能(X、Y、Z)

ATmega328P ISP Downloadインターフェースピンの定義

MBUSピン配置

回路図
ご注意:「A4988_M」と記載されておりますが、正しくは「DRV8825」です。メーカに連絡済み修正予定です。

資料


製造元希望小売価格:16.39ドル(税別)
製造元の販売ページ:https://m5stack.com/products/stepmotor-module-with-mega328p-drv8825
