SKU 6541

M5 Faces II - M5Stack Faces用ボトムベース

送料区分: 200

商品コード: M5STACK-A075

発売日: 2020年9月14日

Sold out
¥1,573
¥1,573 - ¥1,573
Current price ¥1,573

RGB LEDストリップとGroveポートを備えた、M5Stack Facesの換装用ベースです。M5Stack Faces用の全パネルと互換性があり、ホストとM5バス経由で接続し、I2Cプロトコルを使って通信します。

ベースには、充電可能な600 mAhリチウムイオン電池を内蔵し、ポータブルな携帯機器として簡単に使えるように、電源管理ICを装備しています。

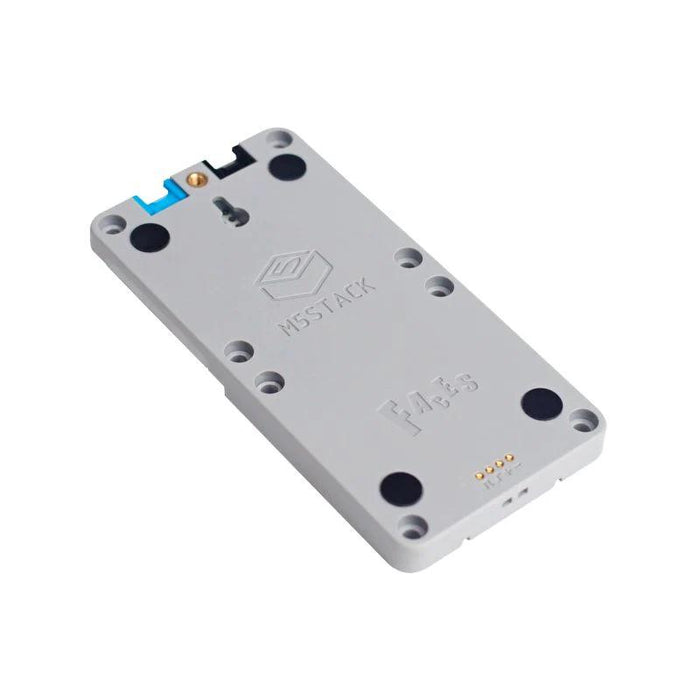

ベースの左右には、それぞれ五つのRGB LEDが、上部にはPORT B、PORT Cインターフェースが搭載されています。また、ベース裏面下部にはポゴピンのコンタクトがあり、チャージベースから充電できます。

上部には、M3のネジ穴と引っ掛け穴があるので、どんなものにも簡単に取り付けられます。RGB LEDはGPIO15に接続されています。

デフォルトのFacesとの比較

特徴

  • カラフルなRGB LED バー(GPIO 15)
  • Grove互換で接続が簡単
  • Facesパネルとの互換性あり
  • 充電可能
  • 携帯サイズ

仕様

リソース パラメータ
正味重量 43 g
総重量 77 g
製品寸法 108 *54 * 19 mm
包装寸法 125 * 67 * 23 mm


注意:ポートの説明:異なる色のポートは違った機能があります。黒いPortB (26/36)は、DA/AD変換、信号バス通信をサポートします。青いPortC (16/17)は、UARTシリアル通信をサポートします。必要な機能に基づいて、対応するユニットをマッチする色のポートにつなげるだけで、本製品に接続できます。

MBUSピン配置

資料


製造元希望小売価格:8.95ドル(税別)
製造元の販売ページ:https://m5stack.com/products/m5-faces-ii-bottom-board
