SKU 6531

ATOMIC ステッピングモータードライバキット

送料区分: 200

商品コード: M5STACK-K047

在庫数: 82

発売日: 2020年9月7日

¥3,344
¥3,344 - ¥3,344
Current price ¥3,344

DRV8825ドライバチップを搭載したATOM Lite専用のステッピングモータードライバモジュールです。ATOM Liteでステップモーターを制御できます。

内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでステップ数を柔軟に調整できます。外部電源は9~18 Vで、ATOM Liteにも給電ができます。

特徴

  • ATOM Lite専用
  • DC/DCコンバータ搭載
  • 1/32までマイクロステッピング
  • ドライブ電流最大1.2 A
  • 過電流保護機能
  • 動作状態インジケータ


内容物

  • 1 x ATOM Lite
  • 1 x ATOMIC ステッピングモータードライバモジュール
  • 1 x Type Cケーブル(20 cm)

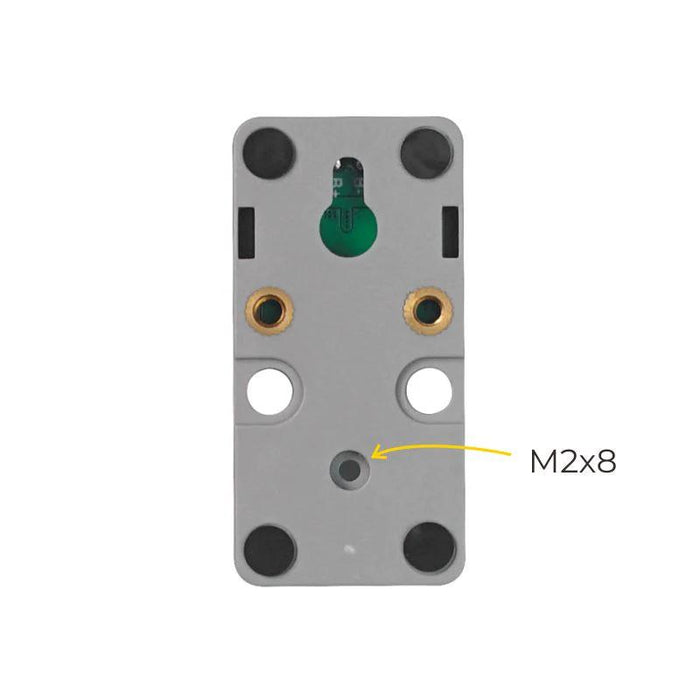

  • 1 x M2*8 ネジ
  • 1 x 六角レンチ

仕様

仕様 パラメータ
マイクロステッピングレベル 1/32ステップ
最大出力電流 フルスケール 1.2 A
電源電圧 9~18 V
外部ポート KF128L 2.54 6P
正味重量 17 g
総重量 53 g
製品寸法 48 × 24 × 18 mm
包装寸法 55 × 55 × 20 mm
ケース素材 プラスチック(PC)

ピン配置

ATOM Lite G25 G21 G22 G19 G23
ドライバモジュール FLT RST EN STP DIR

マイクロステッピング設定

DIPスイッチ 1 2 3
フルステップ Low Low Low
ハーフステップ High LoW LoW
1/4ステップ Low High Low
1/8ステップ High High Low
1/16ステップ Low Low High
1/32ステップ High Low High
1/32ステップ Low High High
1/32ステップ High High High

ディケイモード

DIPスイッチ 4
スローディケイ Low
ファストディケイ High


資料


製造元希望小売価格:21.90ドル(税抜)
製造元の販売ページ:https://m5stack.com/products/...
