SKU 6455

FTDI USBシリアル変換アダプター Type-C版 (3.3/2.5/1.8V対応)

送料区分: 200

商品コード: SSCI-064552

在庫数: 27

発売日: 2020年11月12日

¥2,200
¥2,200 - ¥2,200
Current price ¥2,200

定番の FTDI社製 FT231XS を使用したUSBシリアル変換ボードです。USBコネクタが Type-C になったのと、シリアルインターフェースが 3.3/2.5/1.8V 対応になりました( 5V は非対応になりました)。従来のMicro-B版はこちら

基板幅は6ピンソケットと同じ15.24mm(600mil)ですので、基板がぶつかって挿せないなどの問題が起こりにくくなっています。

USBシリアル変換には定番の FTDI社製 FT231XS を使用してます。近頃のWindows10やmacOSでは、ドライバはすでにインストールされていることが多いようですが、入っていない場合はお使いのPCに対応するドライバをインストールしてください。FTDI社のドライバは IC にかかわらず共通なので、お使いのOSに対応した最新のドライバをダウンロードして使用してください。

電圧設定

ジャンパーピン(JP1)でVDD端子から供給する電源電圧とシリアル信号の電圧を 3.3/2.5/1.8V に切り替えできます。

  • 1-2ピンをショートすると 1.8V
  • 2-3ピンをショートすると 3.3V
  • 3-4ピンをショートすると 2.5V

になります。(JP1 という文字がある側が1番ピンです。)
購入時は2-3ピンがショートされています。

基板(表)

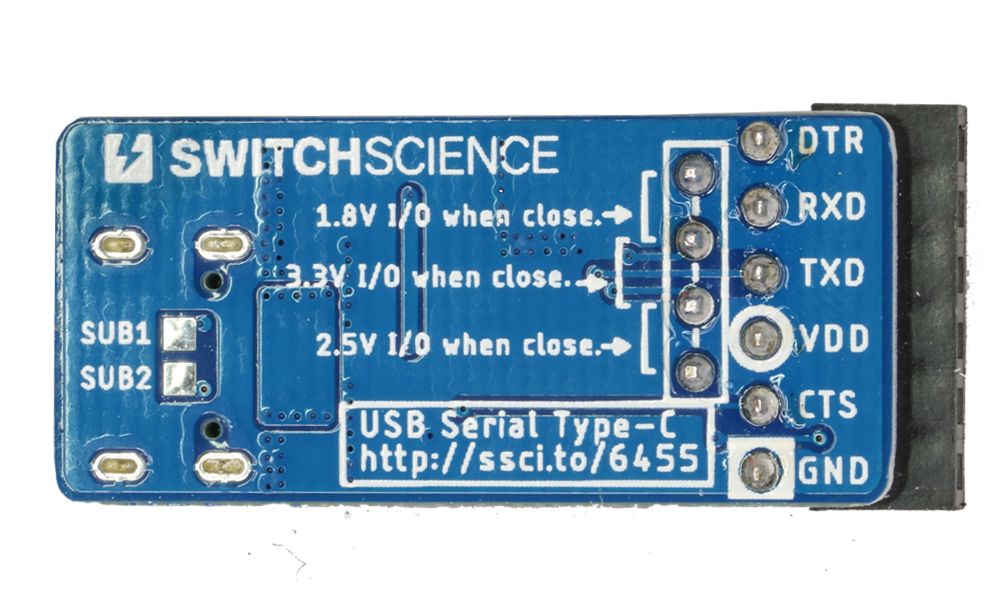

基板(裏)

写真左側にあるSUB1、SUB2のテスト端子はそれぞれUSB Type-CコネクタのSBU1、SBU2につながっています。

資料
