M5ATOM用拡張キーデバイス4 - 4KEY for M5ATOM

M5ATOMの拡張ピンを利用して、4つのアクリルキー入力を利用できるようにしたデバイスです。キーの判断は1つのアナログ入力のAD値で判定します。

Arduinoプログラミングで自由に4キー入力を判定してプログラムに応用できます。（キーのADレベルはサンプルプログラムを参照してください。）
アクリルキーはタクトスイッチ単独よりも感触が良いです。

※複数のキーの同時押しは判定できません。

特徴

• M5ATOMの底面の外部9ピンで接続　　　
• 4キー（アクリル板がキートップ）　　
• アクリルケース（完成品） 　　　　
• サイズ： 65×72×12 mm （高さにM5ATOM含まず）

四隅の2 mmねじでタクトスイッチの押し圧力を調整できます。
強く締めると押しっぱなしになるので調整してください。

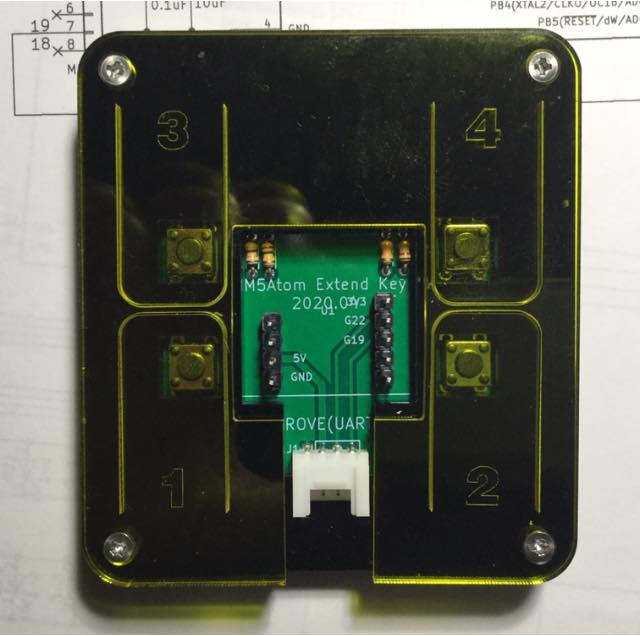

裏面

使用例

資料

• 取扱ドキュメント
• 参考動画
• プログラム手順
• サンプルプログラム（Arduino環境）

注意

• ATOM Lite、ATOM Matrix専用です。　　
• ATOM Echoは利用できません。Echoを挿すと、Echoのマイク・スピーカーが破損する場合があります。
• 複数キーの同時押しは判定できません。
• M5ATOM及びUSBケーブルは付属しません。
• 表面の色アクリルは色の濃さがロットで変化する場合があります。

こちらの商品は、のるLABさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: NORULAB-062
