SKU 6318

SPRESENSE用Qwiic接続基板

送料区分: 200

商品コード: SSCI-063180

発売日: 2020-06-02

在庫数: 91

短いURL: ssci.to/6318

¥770 (税込)
¥770 - ¥770
Current price ¥770

SPRESENSEメインボードにSparkfunのQwiicシステムの基板を接続するための変換基板です。AdafruitのSTEMMA QTもつながります。

SPRESENSEのI/O電圧は1.8VとQwiicの3.3Vを合わせるため、電圧変換の回路を搭載しています。

QwiicシステムはI2C通信を利用します。使い方はSpresenseハードウェアガイドを参照してください。

SPRESENSEのI2C信号はSPRESENSEメインボード上で4.7kΩで1.8Vにプルアップされているので、Qwiic基板を接続して動作しない場合はQwiic基板上のプルアップを外してみるといいかもしれません。

接続の向き

写真を参考にしてください。

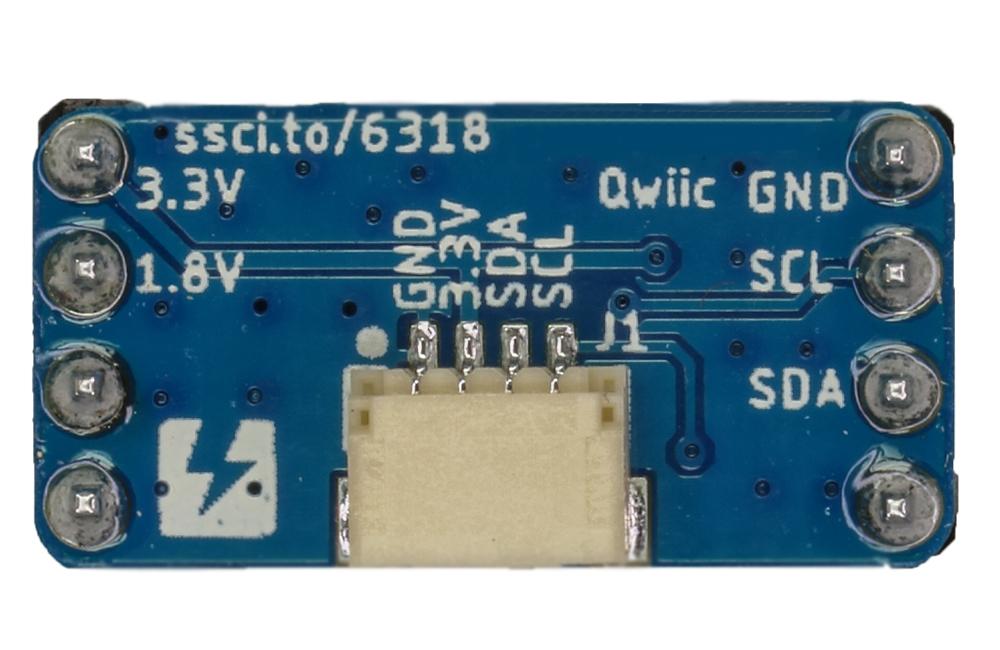

基板おもて裏


資料
