SKU 6296

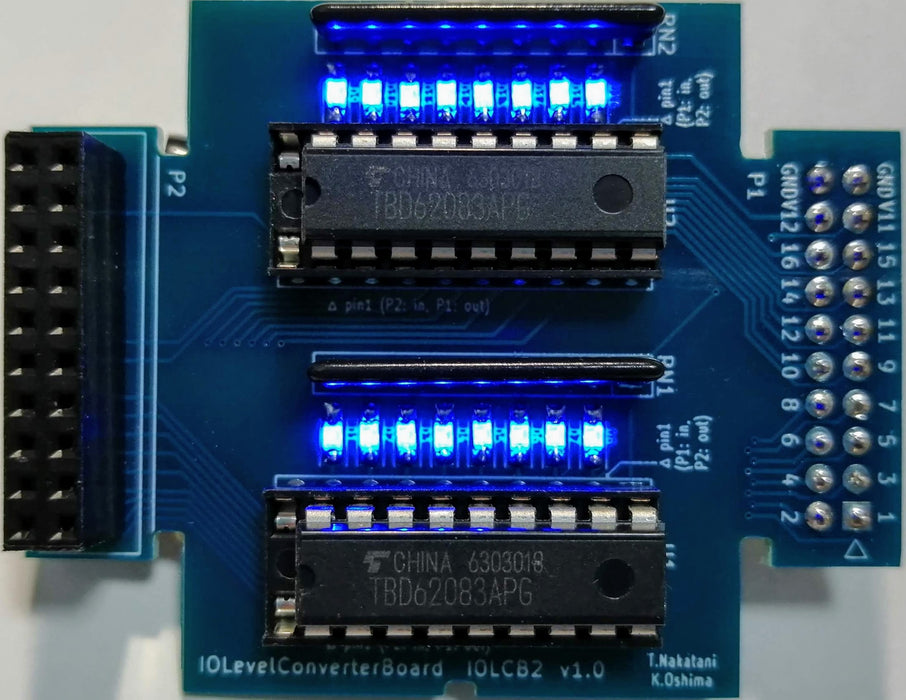

8ch×2 マルチインタフェースキット青色LED付

送料区分: 200

商品コード: HAESPO-003

発売日: 2020-05-19

在庫数: 7

短いURL: ssci.to/6296

¥1,480 (税込)
¥1,480 - ¥1,480
Current price ¥1,480

LED付きでON/OFFが分かりやすくなった、レベル変換用インタフェースキットです。面実装部品(チップLED)のはんだ付けをトライしてみたい方に。ArduinoやPIC等の各種3.3 V/5 V系MCU(マイコン)では直接動かせない様な、12/24 V系PLCシーケンサやステッピングモータ、サイズの大きい高Vfの7segLEDを点灯させるときにも使用できます。

※LEDは熱に弱いため、はんだ付けの際はご注意下さい。小手先がLEDの樹脂部分に触れると溶ける恐れがあります。

特徴

  • SMD部品(面実装部品)のはんだ付け練習として
  • 16ch分の青色LEDで電圧レベルが見えるため簡易ラインモニタとして
  • 各種3.3 V/5 V系MCU(マイコン)では直接動かせない様な12/24 V系PLCシーケンサやステッピングモータ、サイズの大きい高Vfの7segLEDを点灯させるインタフェースとして
  • 8 ch毎に入力・出力方向を変えられます(ICの方向差し替え)
  • 複数 chをパラ接続で出力電流を増やせます
  • PLC・モータ・7segLED側はプルアップ抵抗付、モータの逆起電力吸収D内蔵

※組み立て方、回路図、部品表などは資料の取り扱い説明書(PDF)をご参照ください。

内容物

資料

本商品は、FundyLabさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: HAESPO-003
