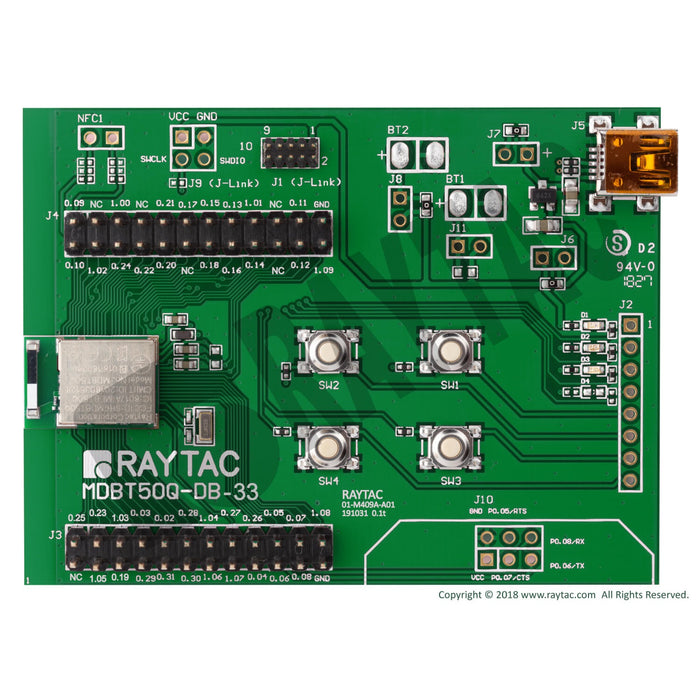

nRF52833 MDBT50Q-512K用評価ボード [MDBT50Q-DB-33]

送料区分: 200

商品コード: RAYTAC-MDBT50Q-DB-33

発売日: 2020-06-22

在庫数: 1

短いURL: ssci.to/6275

¥3,883 (税込)
¥3,883 - ¥3,883
Current price ¥3,883

Nordic社製nRF52833を搭載したMDBT50Q-512Kにより構築されたデモボードです。BT5.1、BT5 Bluetooth認定で、BT5 Long Rangeに対応しています。周辺機器とセンサを接続するためのGPIO、SPI、UART、I2C、I2S、PWM、ADC、NFC、USBを内蔵しています。 FCC、IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPCに対応し、日本国内で適法に使用できる「技適マーク」がある製品です。

本製品は、MDBT50Q-512K(チップアンテナモジュール)を搭載した試験/デバッグ用に設計されたデモボードです。RaytacのMDBT50Qは、Nordic nRF52833 SoCソリューションをベースにしたBT5.0スタック(Bluetoothローエネルギ、BLE)です。周辺機器とセンサを接続するためのGPIO、SPI、UART、I2C、I2S、PWM、ADC、NFC、USBを内蔵しています。

特徴

  • Nordic nRF52833 SoC ソリューション
  • Nordic Semiconductors推奨サードパーティモジュール
  • BT5.1 & BT5 Bluetooth仕様認定
  • BT5 Long Range 機能対応
  • 認証:FCC、 IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPC
  • 32-bit ARM Cortex M4F CPU
  • 512 kB フラッシュメモリ/ 128 kB RAM
  • RoHS & Reach 準拠
  • 寸法:10.5 x 15.5 x 2.2 mm
  • 48 GPIO
  • チップアンテナ
  • Interfaces: SPI、 UART、 I2C、 I2S、 PWM、 ADC、 NFC、 USB
  • 高い柔軟性を持ったマルチプロトコルSoCで、Bluetooth Low Energy、 ANT+、Zigbee、Thread(802.15.4)超低消費電力アプリケーションに適合

仕様

  • 32-bit ARM® Cortex™ M4F CPU搭載
  • 動作電源:1.7 V~5.5 V
  • 柔軟で構成可能なGPIO 48本
  • Bluetooth 5、IEEE 802.15.4 2.4GHzトランシーバ
    • 1Mbps Bluetooth low energy(BLE)モード:感度 -95dBm
    • 125Kbps BLE モード(long range):感度 -103dBm
    • 送信電力 +8dBm(4 dBステップで-20dBmま)
    • nRF52、nRF51、nRF24L、nRF24AP シリーズとオンエア・コンパチブル
    • プログラマブル出力電力:+8dBm~-20dBm
  • RSSI (1dB 分解能)‧対応データレート:
    • Bluetooh 5:2 Mbps、1 Mbps、500 kbps、125 kbps
    • IEEE 802.15.4-2006:250 kbps
    • 独自仕様の2.4 GHz:2 Mbps、1 Mbps
  • 高度なチップインターフェース:
    • USB 2.0フルスピード(12 Mbps)コントローラ
    • QSPI 32 MHz インターフェース
    • 高速32 MHz SPI
    • タイプ2ニアフィールドコミュニケーション(NFC-A)タグ、ウェイクオンフィールドPPI(プログラマブル周辺機器相互接続)付
    • 12ビット200 kHz ADC、プログラマブルゲイン付き構成可能な8チャネルEasyDMA自動データ転送、周辺機器へのCPU処理なし
    • 4 x 4 チャネルPWM(パルス幅変調)ユニット、EasyDMA付
    • オーディオ周辺機器:I2S、デジタルマイクロフォンインターフェース(PDM)
    • 5 x 32ビットタイマ、カウンタモード付
    • 最大4 x SPIマスター/3 x SPIスレーブ、EasyDMA付
    • 最大2 x I2Cコンパチ2線式マスター/スレーブ
    • 2 x UART(CTS/RTS)、EasyDMA付
    • クアドラチュアデコーダ(QDEC)
    • 3 x 24 リアルタイムカウンタ(RTC)
  • 動作温度:-40℃~+85℃

資料

  • データシート
  • デザインガイドライン
    • フットプリント(Protel、Eagle、Altium Design互換形式)
    • 2D/3D図面
    • リフロー/はんだ付けプロフィール
    • 外付け32.768 KHzの仕様
  • Nordic (Raytacの MDBT50Q-1M / MDBT50Q-P1M/ MDBT50Q-U1Mモジュールは、認定Nordicサードパーティ Bluetooth low energyモジュールです。詳細についてはウェブサイトをご覧ください)
