SKU 6273

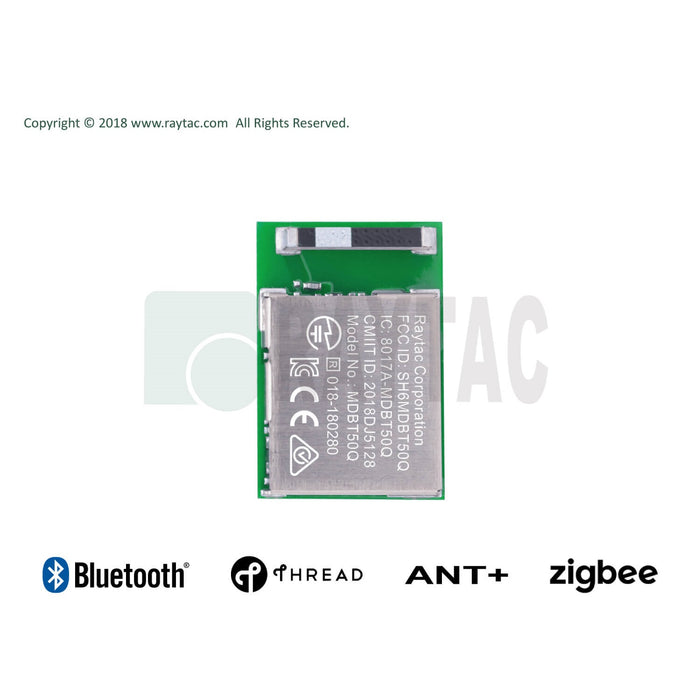

nRF52833 MDBT50Q-512K モジュール(チップアンテナ)

送料区分: 200

商品コード: RAYTAC-MDBT50Q-512K

発売日: 2020-06-22

在庫数: 99

短いURL: ssci.to/6273

¥1,199 (税込)
¥1,199 - ¥1,199
Current price ¥1,199

Nordic社製nRF52833を搭載したBluetoothモジュール(_チップアンテナ_モデル)です。BT5.1、BT5 Bluetooth認定で、BT5 Long Rangeに対応しています。周辺機器とセンサを接続するためのGPIO、SPI、UART、I2C、I2S、PWM、ADC、NFC、USBを内蔵しています。 FCC、IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPCに対応し、日本国内で適法に使用できる「技適マーク」がある製品です。


※ 本モジュールは非常にサイズが非常に小さいため、難しいはんだづけが必要です。また、nRF52について理解されている方のみを対象とした製品です。ご利用いただく際には、ご自身でデータシートをお読みいただく必要があります。予めご理解の上、お買い求めください。

MDBT50Q-512K

  • Nordic nRF52833 SoCソリューション
  • Nordic セミコンダクタ認定のサードパーティモジュール
  • Bluetooth 5.0/5.1 仕様認定
  • BT5 Long Range 対応
  • 認定: FCC、IC、CE、Telec (MIC)、KC、SRRC、NCC、RCM、WPCに対応、工事設計認証(いわゆる技適マーク) 対応
  • 32-bit ARM® Cortex™ M4F CPU搭載
  • メモリ:Flash:512 KB、RAM:128 kB
  • RoHS、Reach準拠
  • 寸法:10.5 × 15.5 × 2.2 mm
  • GPIO:48本
  • チップアンテナ
  • インタフェース:SPI、UART、 I2C、I2S、PWM、ADC、NFC、USB
  • Bluetooth® Low Energy、ANT+、Zigbee、Thread(802.15.4) 超低電力ワイヤレスアプリケーションに適合した柔軟なマルチプロトコルSoC

file

機能

  • チップアンテナを内蔵したBT5、BT5 ローエナジーソリューション
  • コンパクトな寸法:10.5 × 15.5 × 2.2 mm
  • BT5エンドプロダクト認定
  • BT5、IEEE 802.15.4、2.4 GHz RF、ANT対応
  • 認定: FCC、IC、CE、Telec、KC、SRRC、NCC、WPC対応、CE RED、RCM準拠
  • Bluetooth® Low Energy、2.4 GHz 超低電力ワイヤレスアプリケーションに適合した柔軟なマルチプロトコルSoC

仕様

  • 32-bit ARM® Cortex™ M4F CPU搭載
  • 動作電源:1.7 ~5.5 V
  • 柔軟で構成可能なGPIO 48本
  • Bluetooth 5、IEEE 802.15.4 2.4 GHzトランシーバ
    • 1 Mbps Bluetooth low energy(BLE) モード:感度 -95 dBm
    • 125 Kbps BLE モード(long range):感度 -103 dBm
    • 送信電力 +8 dBm( 4 dBステップで-20 dBmまで)
    • nRF52、nRF51、nRF24L、nRF24AP シリーズとオンエア・コンパチブル       - プログラマブル出力電力:+8 dBm~-20 dBm
  • RSSI (1dB 分解能)‧対応データレート:
  • Bluetooh 5:2 Mbps、1 Mbps、500 kbps、125 kbps
  • IEEE 802.15.4-2006:250 kbps
  • 独自仕様の2.4 GHz:2 Mbps、1 Mbps
  • 高度なチップインターフェース:
    • USB 2.0フルスピード(12 Mbps)コントローラ
    • QSPI 32 MHz インターフェース
    • 高速32 MHz SPI
    • タイプ2ニアフィールドコミュニケーション(NFC-A)タグ、ウェイクオンフィールドPPI(プログラマブル周辺機器相互接続)付
    • 12bit 200 kHz ADC、プログラマブルゲイン付き構成可能な8チャネルEasyDMA自動データ転送、周辺機器へのCPU処理なし
    • 4 x 4 チャネルPWM(パルス幅変調)ユニット、EasyDMA付
    • オーディオ周辺機器:I2S、デジタルマイクロフォンインターフェース(PDM)
    • 5 x 32ビットタイマ、カウンタモード付
    • 最大4 x SPIマスター/3 x SPIスレーブ、EasyDMA付
    • 最大2 x I2Cコンパチ2線式マスター/スレーブ
    • 2 x UART(CTS/RTS)、EasyDMA付
    • クアドラチュアデコーダ(QDEC)
    • 3 x 24 リアルタイムカウンタ(RTC)
  • 動作温度:-40℃~+85℃

資料

  • データシート
  • デザインガイドライン
    • フットプリント(Protel、Eagle、Altium Design互換形式)
    • 2D/3D図面
    • リフロー/はんだ付けプロフィール
    • 外付け32.768 KHzの仕様
  • Nordic (Raytacの MDBT50Q-1M / MDBT50Q-P1M/ MDBT50Q-U1Mモジュールは、認定Nordicサードパーティ Bluetooth low energyモジュールです。詳細についてはウェブサイトをご覧ください)

商品コード: RAYTAC-MDBT50Q-512K
