SKU 6266

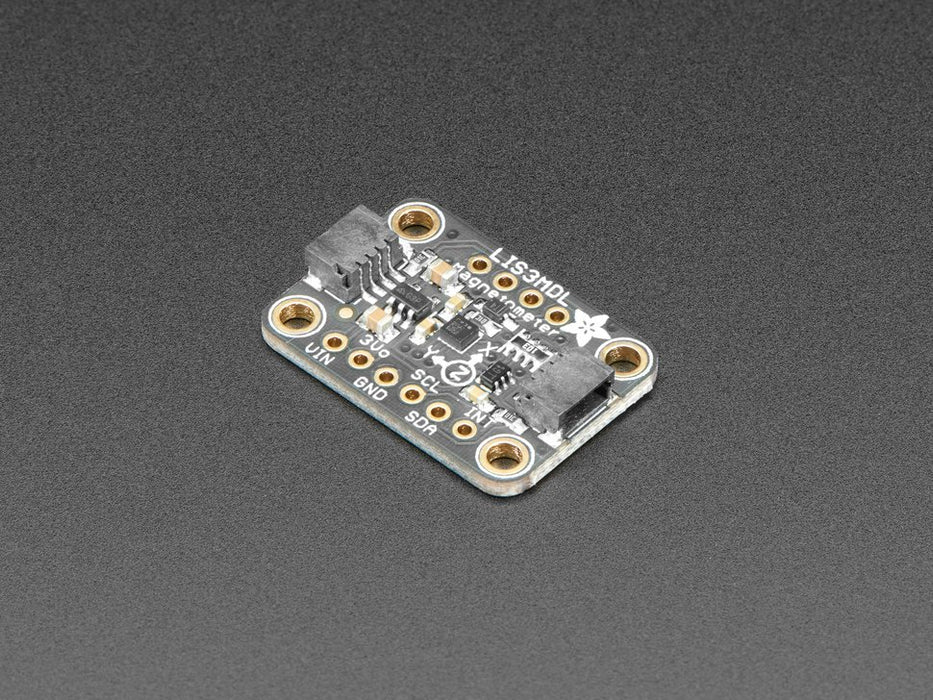

STEMMA QT/Qwiic互換 LIS3MDL搭載 3軸磁気センサ

送料区分: 200

商品コード: ADA-4479

発売日: 2020-04-21

在庫数: 7

短いURL: ssci.to/6266

¥3,168
¥3,168 - ¥3,168
Current price ¥3,168

周囲の磁界を測定する、小型3軸磁気センサ(コンパス)モジュールです。STマイクロエレクトロニクス社の汎用磁気センサLIS3MDLを搭載しています。コンパクトなセンサで、通信用にI2Cを使って簡単に使用できます。データ受信はSPIでも可能です。

センサは、±4ガウス (±400 μT) から±16ガウス(±1600 μT) の幅広い範囲で測定可能です。高精度の測定には、更新レートは155 Hzが推奨されますが、若干の精度劣化を気にしなければ、1000 Hzで出力可能です。

3.3 V(Raspberry Pi / Feather)と5 V(Arduino / Metro328)の両方のロジックレベルに対応しており、2本のワイヤで簡単にI2C通信を利用できます。I2CバスにはQwiic互換のSTEMMA QTコネクタが用意されているので、ハンダ付けの必要もありません。お使いのマイクロコントローラと接続して、CircuitPython/Python またはArduinoライブラリを使えば、簡単に磁気が測定できます。

特徴

  • I2Cアドレス:0x1Cまたは0x1E
  • 磁気フルスケール:±4/±8/±12/16 ガウスを選択可能
  • 更新レート:0.625~1000 Hz
  • 変換モード:連続またはシングル
  • データ出力:16ビット
  • 割り込み発生
  • セルフテストモード
  • ROHS2:2011/65/EC、2015/863/EU準拠
  • 1 x 16P ヘッダピン付属
  • 4 x 2.5 mm取り付け穴

仕様

  • 製品サイズ:25.7 x 17.8 x 4.6 mm
  • 製品重量: 1.5 g

資料

製造元希望小売価格:5.95ドル(税別)
製造元の販売ページ:
https://www.adafruit.com/product/…

商品コード: ADA-4479
