SKU 616

JPEGトリガー--販売終了

送料区分: 200

販売終了

商品コード: SFE-DEV-10549

発売日: 2011-05-17

短いURL: ssci.to/616

売り切れ
¥3,812
¥3,812 - ¥3,812
Current price ¥3,812

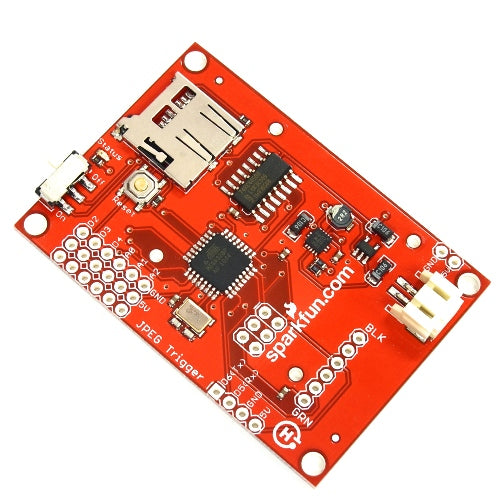

LinkSpriteシリアル接続JPEGカラーカメラに使えるインターフェースボードです。ATmega328を搭載し、Arduino互換になっています。

マイクロSDがささります。対応するフォーマットはFAT16のみです。電源を入れた際にステータスLEDが点灯すればokです。もし点滅した場合にはフォーマットが正しくないと認識されています。

D2,3,4の入力がLOWになるか、A0,1,2の入力が4.6V以上(950/1024*5V)になると1ショット撮影します。
一度撮影したら、データの保存が完了するまで次の撮影ができません。

320x240のJPEG形式で保存されます、ただし出荷ロットのファームによっては「.txt」で保存されますが、内容はJPEG形式ですので、強引にファイル名を「.jpg」と書き換えればokです。

●資料
回路図
Latest Source Code
Supporting Libraries

※LinkSpriteシリアル接続JPEGカラーカメラとマイクロSDは付属しません。

メーカーの販売ページ:https://www.sparkfun.com/…
メーカー希望小売価格:29.95ドル(税別)

商品コード: SFE-DEV-10549
