SKU 6113

Qwiic - NEO-M9N搭載 GPSモジュール

送料区分: 200

商品コード: SFE-GPS-15712

発売日: 2020-02-27

在庫数: 5

短いURL: ssci.to/6113

¥11,122
¥11,122 - ¥11,122
Current price ¥11,122

NEO-M9Nを搭載した高品質のGPSモジュールです。92チャンネルのGNSSレシーバーでGPS、GLONASS、Galileoなどの測位システムからの信号を最高1.5 mの精度で受信できます。NEO-M9Nモジュールは干渉や妨害波に対する機能を持つLNA(低ノイズアンプ)とSAW(表面弾性波)のフィルターを搭載しているため、強い電波干渉下でも通常通りの動作が可能です。

u-blox社のGPS製品は、u-centerと呼ばれるWindows用のソフトウェアで設定することができますが、それらの設定をSparkFun社によるArduinoライブラリ内でも設定することが可能です。NEO-M9N内部のRTC用の充電式バッテリーが実装されているため、初回の補正時間が最短2秒まで短縮されます。U.FLコネクタにアンテナを接続し使用するため、外部アンテナが必要です。アンテナ内蔵タイプの製品もあります。

Qwiicシステムに対応しています。また、ブレッドボード用に2.54 mmピッチのスルーホールも用意されております。

Qwiicシステムとは
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ分極化しているため接続を誤ることもありません。

特徴

  • 92チャンネルGNSS受信機
  • 水平精度:1.5 m
  • 最大更新レート:18 Hz
  • 初回の補正時間:
  • コールドスタート:24 秒
  • ホットスタート:2 秒
  • 最大高度:80,000 m
  • 最大G:≤ 4
  • 最大速度:500 m/s
  • 速度精度:0.05 m/s
  • 方位精度:0.3°
  • 時間パルス精度:30 ns
  • 3.3 V Vccと入出力
  • 消費電力:最大31 mA (GPS + GLONASSトラッキング時)
  • ソフトウェアによる設定
  • ジオフェンシング
  • オドメーター(走行距離計)
  • スプーフィング検出
  • 外部割り込み
  • ピン制御
  • 低電力モード

資料

画像
基板表
基板表

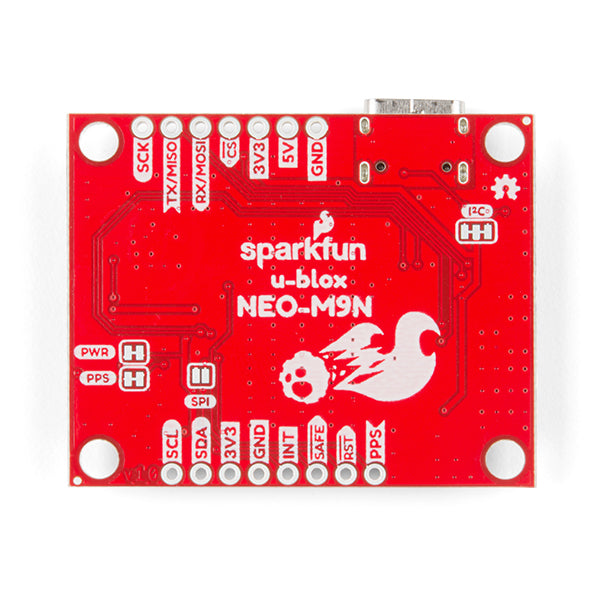

基板裏
基板裏


製造元希望小売価格:64.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/…

商品コード: SFE-GPS-15712
