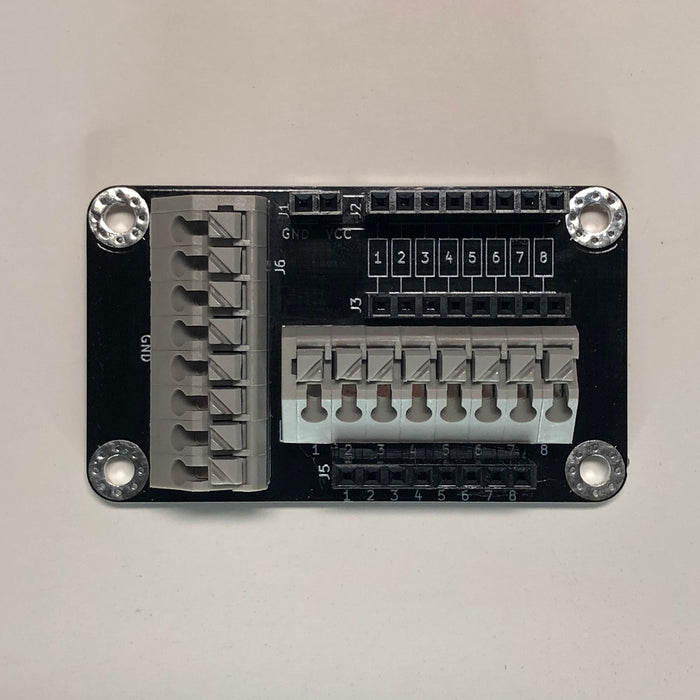

Pull-upper

特徴

• プルアップ回路を容易に構成することができます。
• スイッチ等の配線に圧着端子等を取り付けることなくターミナルに接続するだけで、ピンソケットを介して各種機器に接続することができます。
• 試作機等の筐体内において単にブレッドボードを使用した場合に比べ、見栄えが良くなります。

仕様

• 8極ターミナル プッシュインタイプ※pdf（J4,6）
• ピンソケット※pdf（J1,2,3,5）
• サイズ：58 mm * 34 mm * 16.5 mm
• 銅箔厚： 部品面（表面），半田面（裏面） 各35 μm

使用例

• マイコンボード，開発ボード等のプルアップ回路の構成
• 試作機，少量生産機等の筐体内におけるプルアップ回路の構成
• ユーザ等により配線を変更する場合がある機器の筐体内におけるプルアップ回路の構成

注意点

• 本製品の使用に際しては、使用の態様により、基板へのスペーサーの取り付けや、半田面への絶縁シートの貼り付けなど、適切な絶縁処理を施してください。
• 本製品は電気的知識を有する方の使用を対象としています。 本製品の使用に際し、安全に使用できる範囲を判断し、その範囲内で使用してください。
• 仕様および外観は、改良のため予告なく変更する場合があります。

基板図

回路図

**プルアップ抵抗にカーボン抵抗（1/2 W 10 kΩ） を使用した場合の例

資料

• サポートページ

本商品は、MED様からの 受託販売商品 です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。

商品コード: MED-005
