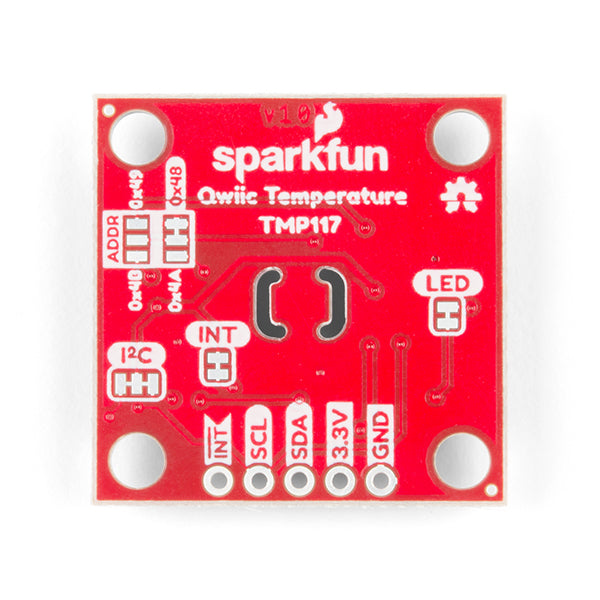

Qwiic - TMP117搭載 高精度温度センサ

TMP117を搭載した高精度な温度センサで、Qwiicシステムに接続して使用することが可能です。 -20°C〜+50°Cの温度範囲で±0.1°Cの高精度な温度測定を行い、キャリブレーションなしで-55°C〜150°Cの範囲まで測定できます。消費電力は非常に低く、発熱による測定精度への影響を最小限に抑えます。Qwiicシステムを利用すれば、ハンダ付け不要で接続できますが、ブレッドボード用に2.54 mm間隔の端子も用意されています。

このセンサには、プログラム可能な温度制限とシステム補正用のデジタルオフセットも含まれています。 TMP102は0.0625°Cの分解能で温度を読み取ることができますが、本製品に搭載されているTMP117は、より正確なだけでなく、0.0078°Cの16ビット分解能を備えています。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

仕様

• I²Cインタフェース（Qwiic互換）
• 四つの選択可能なアドレス
  • 0x48（デフォルト）、0x49、0x4A、0x4B
• 16 bit分解能、0.0078°C
• 高精度、デジタル温度センサ
  • –20°C～50°C：±0.1°C（最大）
  • –40°C～70°C：±0.15°C（最大）
  • –40°C～100°C：±0.2°C（最大）
  • –55°C～125°C：±0.25°C（最大）
  • –55°C～150°C：±0.3°C（最大）
• 動作温度範囲：-55°C～+150°C
• 動作電圧範囲：1.8 V～5.5 V、通常3.3V（Qwiic使用時）
• 低消費電力
  • 3.5 µA（1 Hz変換サイクル）、150 nA（シャットダウン電流）
• プログラム可能な動作モード：連続、ワンショット、シャットダウン
• プログラム可能な温度アラート制限
• ノイズ低減のための選択可能な平均化
• システム補正用のデジタルオフセット
• NISTトレーサビリティ

資料

• 回路図（pdf）
• Eagleファイル（ダウンロード）
• 基板図面
• ガイド
• データシート（TMP117）
• Arduinoライブラリ
• GitHub

製造元希望小売価格：13.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...

商品コード: SFE-SEN-15805
