SKU 5925

HK-102_FT810評価モジュール

送料区分: 200

商品コード: ARTIFACTNOISE-007

発売日: 2019年10月30日

¥4,950
¥4,950 - ¥4,950
Current price ¥4,950

FT810は組み込みアプリケーション向けのグラフィックコントローラです。
回路構成はシンプルに。部品点数は最小限に。基板サイズもできるだけ小さく。
それでいて使える機能は最大限使えるように設計しました。
MPU/MCUとの接続はシンプルなSPI。コマンド式なので画面維持のための転送が不要。
動作電源3.3Vからバックライト用電圧を生成するICを搭載しています。

本モジュールは、_FT810基板のみ_となります。
開発を始める際は、FT810液晶付きスターターセットがオススメです。

内容物

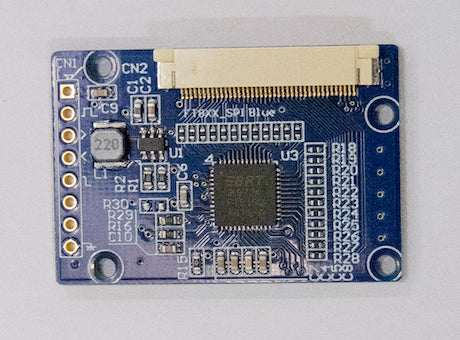

  • FT810基板

Advanced Embedded Video Engine FTDI製 FT810 を搭載。内蔵メモリ1 MByte
外部インターフェース:SPI接続。外部にSPIインターフェース(もしくはGPIO)をもつ制御ホストが必要。
動作電圧:3.3 V

使い方

マイコンに接続することで、SPI通信でFT810にコマンドを送れます。
コマンドを送ることで、ディスプレイを簡単に制御することができます。
詳しくはサポートページよりご確認ください。

注意

  • 購入時期により画像とは使用部品等が異なる場合があります。
  • 本機を使用したことによるいかなる損害については保証いたしかねます。

資料

こちらの商品はArtifactNoise様からの_受託販売商品_です。 輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
