SKU 5805

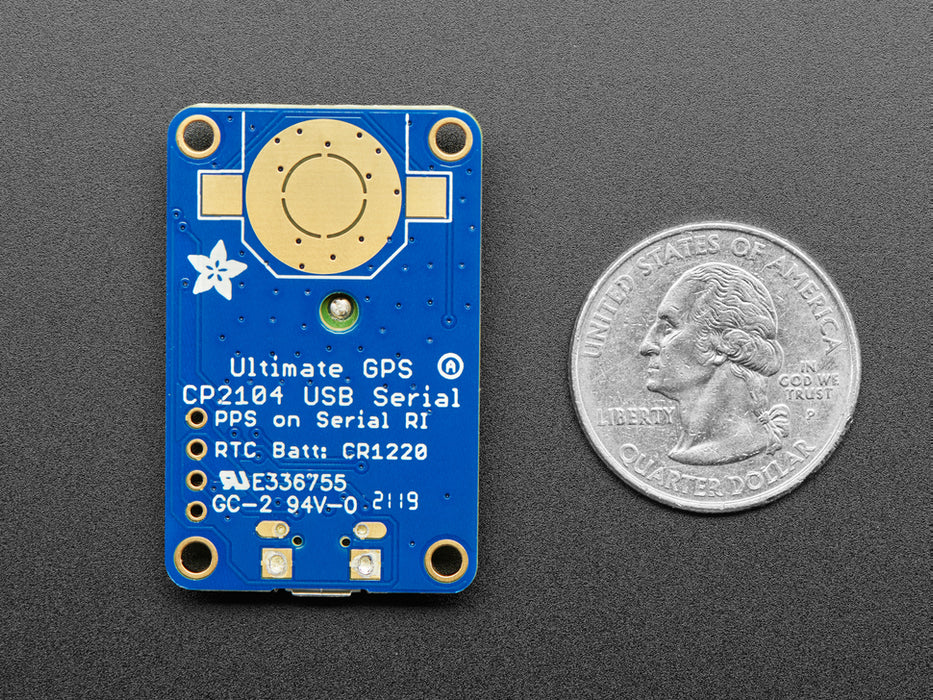

Ultimate GPSモジュール - USBコネクタ付き 66チャンネル 10Hz

送料区分: 200

商品コード: ADA-4279

発売日: 2019-09-04

在庫数: 4

短いURL: ssci.to/5805

¥6,174 (税込)
¥6,174 - ¥6,174
Current price ¥6,174

高性能のGPSモジュールのAdafruit Ultimate 66チャンネル10 Hz GPSモジュールにUSBコネクタが搭載された新しいバージョンです。

USBシリアルコンバータが内蔵され、マイクロコントローラだけでなく、ラップトップや組み込みLinuxなどあらゆるコンピュータで簡単に使用することが可能です。マイクロUSBケーブルから電源を供給し、LEDインジケータでFixステータスやデータ送受信の有無を確認できます。また、コイン型電池ホルダも付属しています。

感度-165 dBmの標準セラミックパッチアンテナを搭載していますが、より大きなアンテナが必要な場合は、u.FLコネクタを介して3 VのアクティブGPSアンテナを取り付けることが可能です。モジュールがアクティブなアンテナを自動検出して切り替えます。

コンピュータで使用するには、9600 baudのデフォルトシリアルレートで、GPSソフトウェアまたはシリアルモニタのソフトウェアを使います。シリアルポートに接続すると、すぐにデータが取得されます。Python3でデータを解析する場合、CircuitPythonライブラリのサンプルコードが用意されています

特徴

  • 165 dBm感度、10 Hz更新、66チャンネル
  • CP2104 USBシリアルコンバータを内蔵したプラグアンドプレイUSB
  • RI(リングインジケータ)シリアル制御ピンのPPS出力
  • micro USBコネクタ / 二つの取り付け穴
  • 消費電流:25 mA
  • RTCバッテリー対応
  • データログ機能内蔵
  • 内蔵パッチアンテナ / 外部アクティブアンテナ用u.FLコネクタ
  • LEDインジケータ:Fixステータス / UARTアクティビティ

仕様

  • 衛星:22チャンネル(追跡)、66チャンネル(探索)
  • パッチアンテナのサイズ:15 × 15 × 4 mm
  • 更新レート:1〜10 Hz
  • 位置精度:< 3 m(すべてのGPS製品には約3 mの精度があります)
  • 速度精度:0.1 m / s
  • ウォーム / コールドスタート:34s
  • 感度(アクイジション):-145 dBm
  • 感度(トラッキング):-165 dBm
  • 最大速度:515 m / s
  • Vinの範囲:3.0~5.5 VDC
  • MTK3339動作電流
    • 25 mA(追跡)
    • 20 mAの電流引き込み(ナビゲーション中)
  • 出力:NMEA 0183、9600 baud(デフォルト)、3 Vロジックレベル出力、5 Vセーフ入力
  • DGPS / WAAS / EGNOSをサポート
  • FCC E911準拠およびAGPSサポート(オフラインモード:EPOは最大14日間有効)
  • 最大210チャンネルのPRN
  • 妨害電波の検出と削減
  • マルチパス検出と補償
  • サイズ(コイン電池とそのホルダを除く) : 40.0 × 25.4 × 6.8 mm
  • 重量(コイン電池とそのホルダを除く) : 8.1 g

資料

製造元希望小売価格:39.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…

商品コード: ADA-4279
