Qwiic - CAP1203搭載 静電容量式タッチスライダー

CAP1203を搭載した静電容量式タッチスライダーで、Qwiicシステムと接続して使用できます。3カ所にタッチセンサが搭載されており、個別のタッチ入力だけでなくタッチスライダーとして使用することができます。タッチセンサを電源の入力ボタンとして使用したり、用途に合わせてセンサの感度を変更することも可能です。

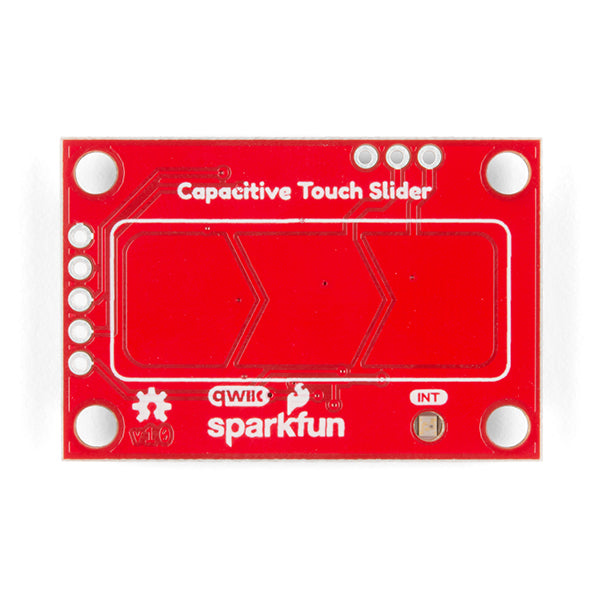

基板の表面には、矢印の形をした三つの静電容量式タッチパッドがあり、各パッドはピン穴とつながっています。CS1ピンは左パッド、CS2ピンは中央パッド、CS3ピンは右パッドとそれぞれ対応しています。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、分極化しているため、接続を誤ることもありません。

特徴

• 静電容量式タッチセンサ（3カ所）
• 疑似的なスライダー（三つのタッチセンサを使用）
• 電源ボタンの設定
• 設定可能な入力感度
• 自動キャリブレーション
• I²C通信のアドレス：0x28
• Qwiicシステム対応
• 供給電圧：3.3 V～5 V

資料

• 回路図
• Eagleファイル（ダウンロード）
• データシート（CAP1203）
• Arduinoライブラリ（GitHub）
• 製品レポジトリ（GitHub）

製造元希望小売価格：11.39ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/products/...

商品コード: SFE-SEN-15344
