SKU 5718

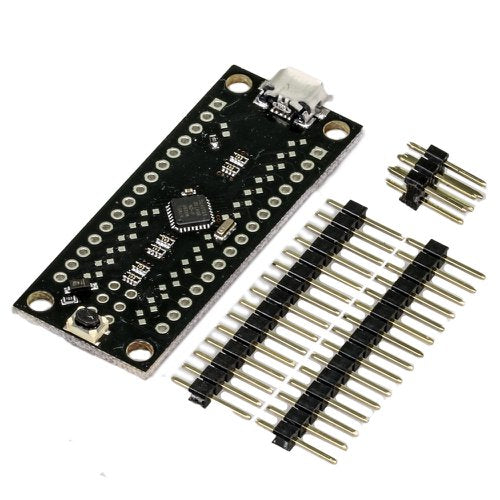

LEDuino(Black/Kit)

送料区分: 200

商品コード: MTW-015

発売日: 2019年7月8日

¥1,201
¥1,201 - ¥1,201
Current price ¥1,201

全てのアナログピンとデジタルピンにチップLEDを実装できるArduino互換機です。_本製品はお手持ちのチップLEDをハンダ付けするキットです。チップLEDはお客様自身で実装して頂く必要があります。_各LEDは10kΩの電流制限抵抗が接続されおり、各ピンの入出力時にLEDが発光します。同梱のピンヘッダをハンダ付けする事でブレッドボード上での使用も出来ます。

本製品のUSBコネクタは給電用であり、プログラム(スケッチ)の書き込みにはArduinoやAVRライタが必要になります。単品でプログラムを書き込むことはできません。

主な機能

  • USBケーブル(microB)による給電
  • ICSP端子を用いた書き込み
  • リセットスイッチ
  • 16 MHzクロック(セラミック発振子)
  • 通電確認用LED

LEDの実装について

全てのLEDを内側にカソード(−極)が来る様に実装してください。LEDの極性については各製品の解説(データシート)を基に確認してください。全てのLEDを実装する場合、21個のLEDが必要になります。

内容物

  • LEDuino(Black/Kit)
  • 1 x 14ピンヘッダ 2本
  • 2 x 3ピンヘッダ 1本

資料


こちらの商品は、0TechWorksさんからの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
