SKU 5714

micro:bit拡張電池モジュール(サーボ端子付)

送料区分: 200

商品コード: NORULAB-039

発売日: 2019年7月5日

¥1,250
¥1,250 - ¥1,250
Current price ¥1,250

micro:bit用の単4電池モジュールです。micro:bit用電池モジュール(単4電池)にサーボ端子やステレオジャックを追加したものとなっております。単4電池を2本使用し3 Vをスペーサーを通してmicro:bit本体に供給します。micro:bitの3本の信号線、P0はステレオミニジャック、P1、P2はサーボモーターに直接接続できるピンヘッダーに接続されています。

micro:bit用遮光パネル板(アクリル遮光)と組み合わせると見やすくなります。

micro:bit取り付け例

file

file

file

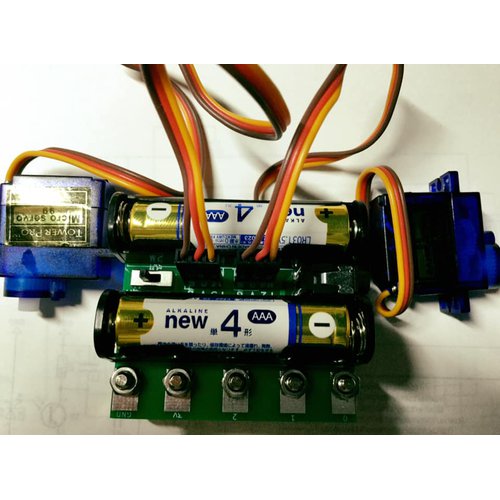

サーボ取り付け例(※サーボは付属しません)
file

内容物
file

仕様

  • 電池 単4電池×2本
  • 電源のON/OFFスイッチ付
  • サーボモータ出力ピン(P1、P2接続)
  • P0はステレオジャックで接続(電源も同時供給)
  • micro:bit本体はGNDと3 Vピンを通して供給(10 mmスペーサー付)
  • モジュールサイズ  50 mm×45 mm×15 mm

注意

  • micro:bit本体は付属しません。
  • サーボモーターは*付属しません。
  • 別途 単4電池2本を用意してください。
  • 組み立てには、ペンチとプラスドライバが必要です。

資料


こちらの商品は、のるLABさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
