SKU 5545

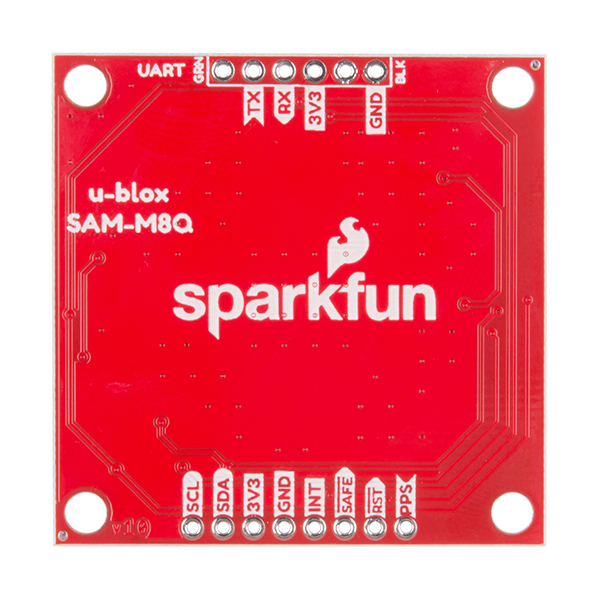

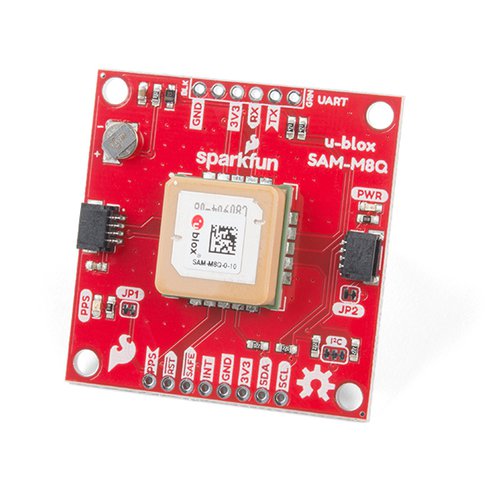

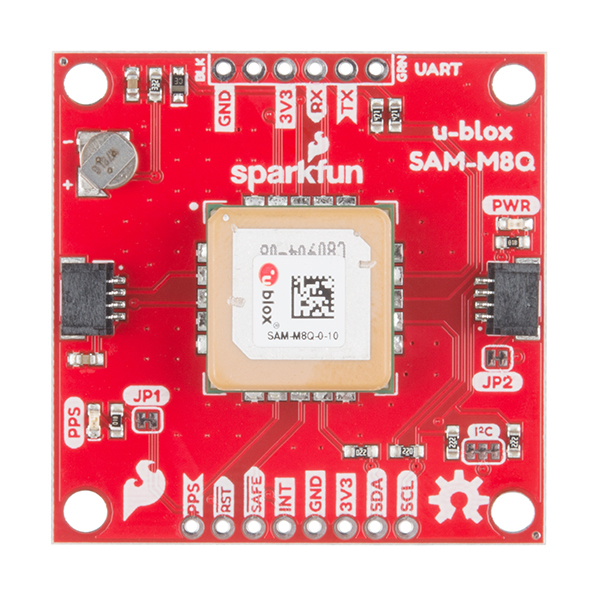

Qwiic - SAM-M8Q搭載 GPSモジュール(チップアンテナ)

送料区分: 200

商品コード: SFE-GPS-15210

発売日: 2019-06-05

在庫数: 6

短いURL: ssci.to/5545

¥7,473
¥7,473 - ¥7,473
Current price ¥7,473

SAM-M8Qを搭載した高品質のGPSモジュールです。姉妹品であるZOE-M8Q搭載 GPSモジュールよりもやや大きいサイズ(約4 cm角)で、チップアンテナが内蔵されています。このモジュールではSPI通信は使用できません。SAM-M8Qは、72チャンネルのGNSSレシーバーで、GPS、GLONASS、Galileoなどの測位システムから信号を受信します。これにより精度が向上し、ロックの時間が短縮されます。

UARTポートを使わずに、Qwiicシステムと接続して利用することができます。ハンダ付けをせずに接続できますが、ブレッドボード用に2.54 mmピッチの端子も用意されています。

u-bloxをベースにしたこれらのGPS製品は、u-centerと呼ばれるGNSS用のwindowsプログラムで設定することが可能です。また、SAM-M8Qについては様々な機能をSparkFunのArduinoライブラリを使用して設定することができます。

充電池が付いているため、コールドスタート(約30秒)からホットスタート(約1秒)までの最初の補正時間が短縮されます。バッテリーは最大5時間まで持続します。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

特徴

  • 72チャンネルGNSS受信機
  • 水平精度 2.5 m
  • 最大更新レート:18 Hz
  • 初回の補正時間:
    • コールドスタート:26 s
    • ホットスタート:1 s
  • 最大高度:50,000 m
  • 最大G:≤ 4
  • 最大速度:500 m/s
  • 速度精度:0.05 m/s
  • 方位精度:0.3°
  • 時間パルス精度:30 ns
  • 3.3 V Vccと入出力
    • 消費電力:最大29 mA(GPS + GLONASSトラッキング時)
  • ソフトウェアによる設定
    • ジオフェンシング
    • オドメーター
    • スプーフィング検出
    • 外部割り込み
    • ピン制御
    • 低電力モード
  • NMEA、UBX、RTCMをサポート

資料


製造元希望小売価格:39.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
