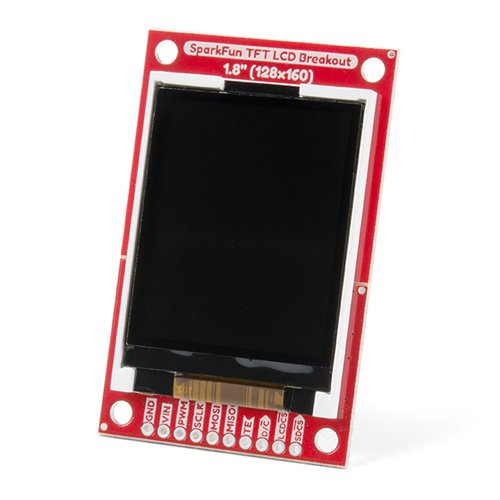

SparkFun TFT LCDモジュール - 1.8インチ（128 x 160）

4線式SPIインタフェースとmicroSDカードホルダを備え、画像表示 / ストレージ / インタフェースの機能を持つ多用途なディスプレイモジュールです。

Arduino互換のマイクロコントローラで簡単に操作でき、グラフィックを表示したり、ユーザインタフェースを作成したり様々なプロジェクトに統合可能です。マイクロコントローラは、SparkFun Thing PlusのようなRAMが追加されたモデルが推奨されています。

電源は5 Vと3.3 Vのどちらからも給電可能です。microSDカードホルダはディスプレイと同じSPIバスに接続され、使用するピンの数を抑えつつ、マイコンのメモリ不足による負担を軽減します。また、専用に開発されたSparkFun HyperDisplayライブラリとドライバが用意されています。

ディスプレイをボードに固定することで容易かつ安全に使用できますが、用途に応じてボードの半分を切り離し、最低限のフレームだけを残すような柔軟な使い方も可能です。

特徴

• 128 × 160 RGBピクセル
• 最大18 bitの設定可能な色深度
• PWM可能なLEDバックライト × 2
• microSDカードスロット
• Vカットライン

資料

• 回路図（pdf）
• Eagle ファイル（ダウンロード）
• ガイド
• モジュールデータシート
• ドライバICデータシート
• Arduinoライブラリ
• GitHub
