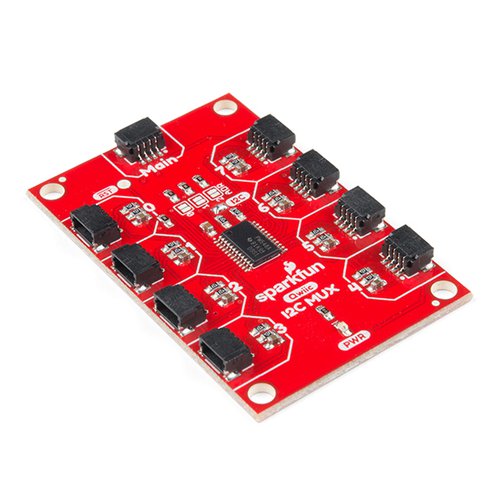

Qwiic - TCA9548A搭載 8チャンネル Mux拡張基板--販売終了

Qwiic - TCA9548A搭載 8チャンネル Mux拡張基板が後継品として発売中です。

同じアドレスを持つ複数のI²Cデバイス間の通信を可能にし、インタフェースをシンプルにまとめるマルチプレクサの機能を持つボードです。 Qwiic Muxは八つの設定可能なアドレスを持ち、最大64までI²Cバスを拡張することが可能です。Qwiicシステムを利用することで全ての通信をI²C経由で行うことができます。

Qwiic Muxでは、アドレスの最後の3ビットを変更することが可能です。これにより、同じI²Cポートに複数のQwiic Muxを配置する必要がある場合は、八つのアドレスを選択的に使用することができます。アドレスは、三つのADRジャンパのいずれかをハンダ付けすることによって変更することができます。1.65〜5.5 Vの範囲で動作し、全てのQwiicボードに適合します。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

仕様

• 動作電圧：1.65～5.5 V
• 動作温度：-40〜85℃
• I²Cアドレス：0x70（デフォルト）～0x77
• Qwiicコネクタ × 9

資料

• ガイド
• データシート (TCA9548A)
• Qwiicページ
• GitHub
• 回路図（pdf）
• Eagle ファイル（ダウンロード）

製造元希望小売価格：11.95ドル（税別）
製造元の販売ページ：http://www.sparkfun.com/product/…

商品コード: SFE-BOB-14685
