SKU 5499

16x2 シリアル接続LCD - 黒文字 RGB背景 3.3V--販売終了

送料区分: 200

販売終了

商品コード: SFE-LCD-14072

発売日: 2022-07-26

短いURL: ssci.to/5499

売り切れ
Original price ¥2,793
¥2,346 (税込)
¥2,793 - ¥2,793
Current price ¥2,346

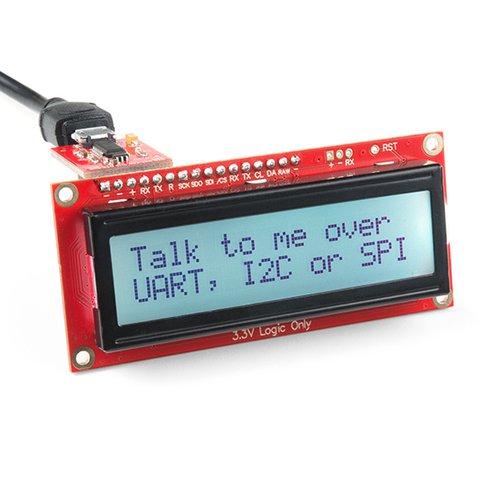

16 x 2文字のシリアル接続対応、黒文字RGB背景のLCDディスプレイモジュールです。回路設計を見直し、スクリーン制御用にATmega328Pを搭載しました。シリアル、I2C、SPIの三つの方法で通信可能で、あらゆる種類のテキストと数字を簡単に表示できます。

ATmega328Pは11.0592 MHzの水晶振動子により、1200〜1000000のボーレートで調整可能な高精度の通信を行いますが、デフォルトは9600に設定されています。ファームウェアは完全にオープンソースで、必要に応じたカスタマイズが可能です。

※ 注意 : 本製品は3.3 Vデバイスですので、使用するマイクロコントローラに応じて必ず3.3 Vロジックに変換してご使用ください。それ以外の場合は、ボードを損傷する恐れがあります。

特徴

  • 16 x 2 黒文字 RGBバックライト
  • AVR ATMega328P(Arduino互換ブートローダ)をボード裏面に搭載し、LCDを制御します
  • 三つの通信オプション:シリアル、I2C、SPI
  • コマンドによる制御で調整可能なI2Cアドレス(デフォルトは0x72)
  • 出荷時の設定へ緊急リセットが可能(起動時にRXをGNDに接続)
  • 操作可能なバックスペース文字
  • 受信バッファに最大80文字まで保存
  • PWMにより、バックライトの輝度と消費電流を直接制御
  • PWMにより、ソフトウェア側のコントラスト調整が可能
  • ユーザ定義可能なスプラッシュスクリーン
  • オープンソースファームウェアとArduino互換ブートローダにより、Arduino IDE経由のアップデートが可能

資料

製造元希望小売価格:19.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
