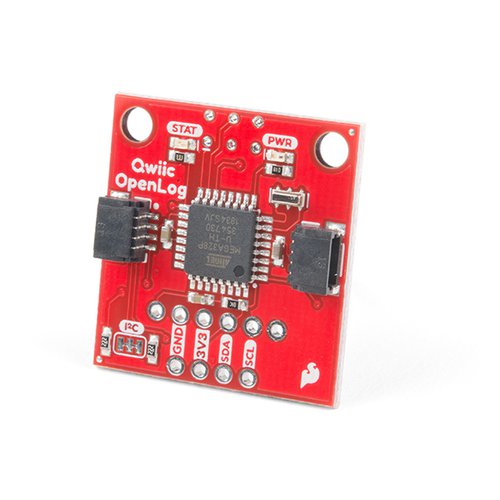

Qwiic - OpenLog
送料区分: 200
商品コード: SFE-DEV-15164
発売日: 2019-04-08
在庫数: 3
短いURL: ssci.to/5451
Qwiicコネクタを通じて、複数のI2Cデバイスをデイジーチェーン接続し、それらすべてをログとして記録できる小型ロガーです。シリアルポートを占有することなく、膨大な量のデータを記録します。研究やデバックの目的で、プロジェクトから生成されたすべてのデータを保存するためのブラックボックスとして機能します。
Qwiicシステムを利用すれば、ハンダ付け不要で接続できますが、ブレッドボード用に2.54 mm間隔の端子も用意されています。
OpenLogは搭載されたATmega328で動作し、Arduino IDEの「Arduino Uno」ボード設定と互換性があります。アイドリングモード時(記録していない状態)ではおよそ2〜6 mAを消費しますが、フルに書き込みの状態では使用のmicroSDカードに応じて20 mA〜23 mAを消費する可能性があることにご注意ください。
クロックストレッチをサポートし、400 kHzで毎秒最大20,000バイトのデータを記録、高いパフォーマンスを発揮します。受信バッファがいっぱいになるとクロックラインをホールドしてbusy状態であることを通知します。タスクを終了するとクロックを解放し、データが破損することなく通過できるように働きます。
Qwiicシステムとは
Qwiicシステムには、I2Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。
また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。
特徴
- データ破損なしで毎秒20,000バイトの連続データロギング
- 高速400 kHz I2Cに対応
- 32 MBから64 GBのmicroSDカード(FAT16またはFAT32)に対応
- Unoブートローダがプリロードされているので、新しいスケッチをロードするのと同じくらい簡単にファームウェアのアップグレードができます。
- 使用可能なI2Cアドレス:0x08〜0x77
- 2 x Qwiicコネクタ
資料
- 回路図(pdf)
- Eagle ファイル(ダウンロード)
- ガイド
- Arduino ライブラリ
- GitHub
製造元希望小売価格:16.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
商品コード: SFE-DEV-15164
