SKU 5416

Bendlabs シリコン製1軸曲げセンサ(Bluetoothキット)--販売終了

送料区分: 200

販売終了

商品コード: BENDLABS-BLEKIT-1AXIS

発売日: 2019-02-28

短いURL: ssci.to/5416

売り切れ
¥18,469 (税込)
¥18,469 - ¥18,469
Current price ¥18,469

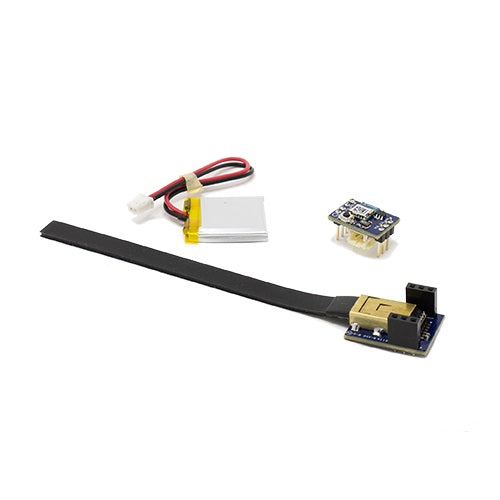

シリコン製1軸曲げセンサにBLE(Bluetooth Low Energy)モジュールと、150 mAhのリチウムイオンポリマー電池を組み合わせたキットです。モジュールには、デモアプリに接続するためのファームウェアがあらかじめ書き込まれています。

付属の電池は、必ず充電電流が150 mA以下のリチウムイオンポリマー電池専用の充電器で充電してください。

Bendlab社のシリコン製1軸曲げセンサは、その非ドリフトの安定性、精密な再現性、高精度の角度変位計測を特徴とし、曲げの動きやスイベルの動き、起き上がりや倒れるような動き、伸びたり縮んだりする動きなど、工業用途から人間の動きの計測等幅広く活用できます。

センサにはナノ微粒子が注入された多層エラストマー・コンデンサが含まれています。微分容量測定機能を備え、その測定値はセンサの角変位に対して線形的に比例します。従来型のフレックスセンサとは異なり、パスや曲げ半径、歪みに関わらず、角出力を正確に再現することができます。また伸縮性を備えていますが、示差測定法を通じて共通モード信号(伸縮など)を排除することにより、屈曲のみを測定します。

技適表示は、スタートガイドのp.5に記載されています。

注意事項

  • 基板に接続されたケーブルでセンサを引っ張らないで下さい。
  • センサは75%以上曲げないで下さい。
  • センサのアクティブ領域はセンサ先端から12.7 mmからとなります。

特徴

  • 双方向線形応答により、0.18°の再現性をもって角変位を測定。
  • ドリフトが生じないため、高い安定性と信頼性を長期維持。
  • 原料は柔軟性に優れた軟質シリコンエラストマー。
  • 電気的ノイズと機械的ノイズの双方に関して微分容量測定のCMRRが高い。
  • 極めて小さい消費電力(最小有効稼働電流 78 uA)
  • 使用しやすいI2Cインターフェイス(オンボード較正機能、ブートローダ付)
  • 耐水性/耐候性、優れた耐久性

仕様

  • センサ
    • 寸法 : 100 × 7.62 × 1.27 mm
    • 平均感度 : 0.274 pF/°
    • 再現性 : 0.18°
    • ライフサイクル : 100万サイクル超
  • 電気的特性
    • 感度 : 0.016° LSB
    • 入力電圧 : 1.62 〜3.63 V
    • 出力 : I2C
  • 消費電力(3.3 V)
    • 200 uA(100 Hz)
    • 最小有効稼働電流 : 97 uA
    • 1.7 uA(省電力モード)
    • 50 nA(停止時)
    • 消費電力(1.8 V)
    • 183 uA(100 Hz)
    • 最小有効稼働電流 : 78 uA
    • 1.7 uA(省電力モード)
    • 50 nA(停止時)

資料

製造元希望小売価格:99.00ドル(税別)
製造元の販売ページ:http://www.bendlabs.com/product/…
