SKU 5394

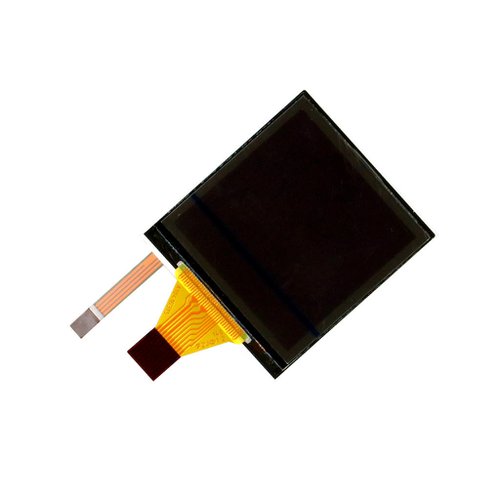

バックライト付き 超低消費電力 MIPカラー反射型液晶モジュール 1.28型

送料区分: 200

商品コード: JDI-LPM013M126C

発売日: 2019-02-13

在庫数: 1

短いURL: ssci.to/5394

¥5,280
¥5,280 - ¥5,280
Current price ¥5,280

JDI(株式会社ジャパンディスプレイ)の超低消費電力カラー反射型液晶モジュールです。反射型なので、直射日光下でもはっきりとした表示が可能です。バックライトも付いているため暗所でも視認が可能です。通信方式はSPI。サイズは1.28型。

光源があればバックライトが不要なため、透過型液晶に比べ大幅な低消費電力化を実現しています。更にMIP(Memory in pixel)技術でSRAMを各画素内に内蔵しており、電源が入っていれば入力がなくても静止画を表示し続けます。これらの特徴により、透過型液晶より最大99%の低消費電力化が可能です。

別売りのFRDM-K64F中継基板を介して接続することで、mbedでの開発が可能です。

※表示面には赤線が入った保護フィルムが付いております。ご使用時には剥がしてご利用ください。

特徴

  • 電源電圧:3.0 V
  • 画面サイズ:1.28型 (23.0208 mm × 23.0208 mm)
  • 解像度:176 × 176
  • 精細度:194 ppi
  • 色数:8
  • 超低消費電力(バックライト不使用時)
    • 静止画像表示:2 μW(Typ.)
    • 1 fpsリフレッシュ:10 μW(Typ.)
    • 10 fpsリフレッシュ:90 μW(Typ.)
  • バックライト順方向電圧:2.68 V(Typ.)
  • バックライト消費電流:5 mA(VDD=3.0 V、VDDA=3.0 V、VIH=3.0 V、VIL=0 V時)
  • 通信方式:SPI
  • ディスプレイインターフェース:0.5 mmピッチ10ピン ZIFコネクタ対応FPC
  • バックライトインターフェース:0.5 mmピッチ4ピン ZIFコネクタ対応FPC

資料

商品コード: JDI-LPM013M126C
