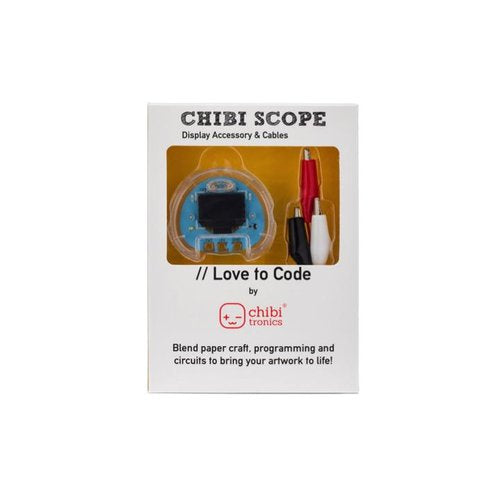

Love To Code Chibi Scope
送料区分: 650
商品コード: CHIBITRONICS-LTC-CS
発売日: 2018-12-21
在庫数: 19
短いURL: ssci.to/5322
ワニ口クリップで接続して、text、volts、waveの三つのモードをディスプレイに表示する、Chibitronicsのちっちゃなガジェットです。付属する3本のワニ口クリップで+5 V、GND、TXTの三つの端子をChibi Chipに接続するだけで準備は完了です。また、任意のシリアルテキストを9600 baudで表示することが可能なので、Chibi Chipを使わず、ArduinoやRaspberry Piなど、他の様々なシステムでも使用できます。
textモードではプログラムをデバッグしたり、センサの数値やテキストベースのやり取りを表示します。voltsモードでは現在の入力電圧を表示し、waveモードではオシロスコープのように入力電圧を波形で表示します。モードはボタンを押して切り替えます(text→volts→waveの順)。voltsモードやwaveモードを使う際には、TXT端子のワニ口クリップをアナログ入力としてお使いください。
voltsモードとwaveモードは学習説明用として用意しています。voltsモードを使って、電池の残量や異なる色のLEDの電圧を測定してその動作原理を説明したり、waveモードを使って、PWM(パルス幅変調)とそれによるLEDの明るさの変化の背後にあるメカニズムや、その他analogWrite()の原理を理解させるのを助けたりする用途に活用できます。
コードのサンプルは、こちらのExamples 3. Chibi Scopeをご覧ください。
資料
製造元希望小売価格:32.00ドル(税別)
製造元の販売ページ:http://www.chibitronics.com/product/…
