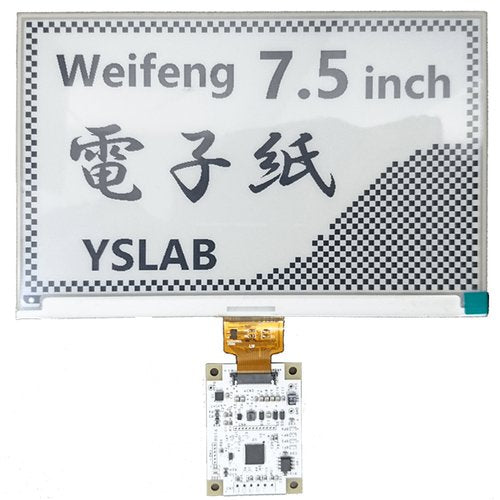

「7.5インチモノクロ(白黒)表示電子ペーパー」と「制御基板」をセットにしたモジュールです。
ホスト（マイコンやPC等）から電源供給と画像データ転送を行うことで、電子ペーパーに簡単に描画が可能です。接続や初期設定、利用例に関してはサポートページをご覧ください。
特徴
- 電源が落ちても表示を保持できます。
- 低消費電力です。
- 視野角が大変広いです。
- 部品として組込み易いように薄型としました。
- 制御は電源とUART通信だけで行えます。
マイコンとの接続例
仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 外形寸法 | 170 mm（H）× 177 mm（V）× 3 mm（T） | 基板に貼合せ状態 |
| 重量 | 48グラム | 7.5インチ電子ペーパー＋基板 |
| 有効表示エリア | 163.2 mm（H） x 97.92 mm（V） | 7.5インチ電子ペーパー |
| 電源電圧 | 2.7～3.3 V | |
| 通信方式 | 調歩同期方式 115200 bps、8N1 |
19200 bps設定可 |
| 画像形式 | 640 x 384 px モノクロビットマップファイル |
122,998バイト |
| 動作温度 | 0～40 ℃ | |
資料
株式会社ワイズ・ラブさんからの_受託販売商品_です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
