SKU 5203

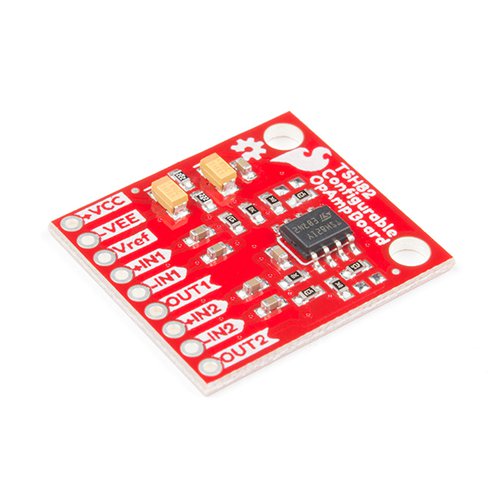

TSH82搭載 SparkFunオペアンプモジュール

送料区分: 200

商品コード: SFE-BOB-14874

発売日: 2018-11-26

在庫数: 5

短いURL: ssci.to/5203

¥1,005 (税込)
¥1,005 - ¥1,005
Current price ¥1,005

ピンヘッダ経由で個別にアクセスできる二つのゲイン回路を持つ、性能と柔軟性を兼ね備えた、
設定変更可能なTSH82搭載オペアンプモジュールです。各ステージは、オペアンプの機能を拡張するために一緒に配列できる反転増幅回路として初期設定されています。ボード背面のジャンパを使用することで、非反転動作、差動入力、およびDCカップリング入力として設定することができます。

電気的にはどちらのステージも同じで、デフォルト設定ではほぼ10 MHzの帯域幅、-4.7のゲインで反転します。入力信号はACカップリングされ、入力インピーダンスは10 K、低周波カットオフは15.9 Hzです。出力もDCカップリングされているので、シングルエンド電源を使用していてDC成分を除去する必要がある場合は、出力にコンデンサを追加することを忘れないでください。ボードは4.5〜12 VのシングルエンドDC電源、もしくは+/- 2.25 〜 +/- 6 Vのバイポーラ電源でも動作します。

背面には、ボードの機能を変更するための10個のはんだジャンパがありますが、デフォルト状態で使用する場合には設定不要です。

資料

製造元希望小売価格:4.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
