SKU 5175

《お取り寄せ商品》OLED 2864 display module(.NET Gadgeteer Compatible)--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-TOY0007

発売日: 2018-11-21

短いURL: ssci.to/5175

売り切れ
¥3,282 (税込)
¥3,282 - ¥3,282
Current price ¥3,282

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction


OLED 2864 display module is discontinued now. We recommend OLEDs as replacement where you might find other products interested.

An OLED display works without a backlight. Thus, it can display deep black levels and can be thinner and lighter than a liquid crystal display (LCD). In low ambient light conditions such as a dark room an OLED screen can achieve a higher contrast ratio than an LCD. OLED technology is used in commercial applications such as displays for mobile phones and portable digital media players, car radios and digital cameras among others.

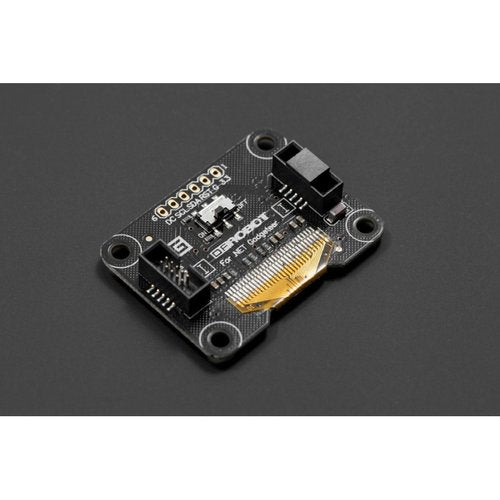

OLED 2864 display module is a compact monochrome graphic display module from DFRobot.It embeded an 0.96" OLED with 128x64 high resolution.Because of the advantages of OLED technology,the module own wider viewing angles and improved brightness compared with the character LCD.

The driver chip of OLED module is SSD1306. So it's designed to be driven via I2C interface, which is a easier and small number I/O occupied way. With the Arduino OLED library, you get a simple solution for drawing everything you want. The simple to use library functions can produce text in a variety of sizes as well as draw shapes (which can include user definable bitmapped characters such as logos).

This module directly support Arduino controllers.And it works with .NET gadgeteer series controllers and Dreamer Mega controller as well. Using the IDC10 connectors make it possbile to be driven by .NET Gadgeteer-compatible mainboard as well as the Dreamer Mega .NET Gadgeteer style easy to use microcontroller based on Arduino.

NOTE: SDK or drivers for Gadgeteer platform not included. Drivers are a community maintained projects, for contributions please forward directly to Github or Codeplex

Specification

  • Working Voltage: 3.3v
  • Max power consumption: 20mA@3v
  • Connection & interface:
    • .NET gadgeteer connector (IDC10) - Socket: I type
    • I2C for Arduino - 2.54mm (0.1") pins x6
  • compact and 128x64 high resolution
  • 0.96" oled display module
  • Support Dreamer Mega controller and .NET Gadgeteer-compatible mainboard
  • Directly support Arduino controllers
  • Switch used to enable/disable the pull-up resistors for I2C interface
  • I2C address:
    • 0x3C - DC pin connected to GND
    • 0x3D - DC pin connected to 3.3v
  • Size: 42x32x8mm (1.65x1.26x0.31")

Documents

ShippingList

  • OLED 2864 Display module x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。



商品コード: DFROBOT-TOY0007
