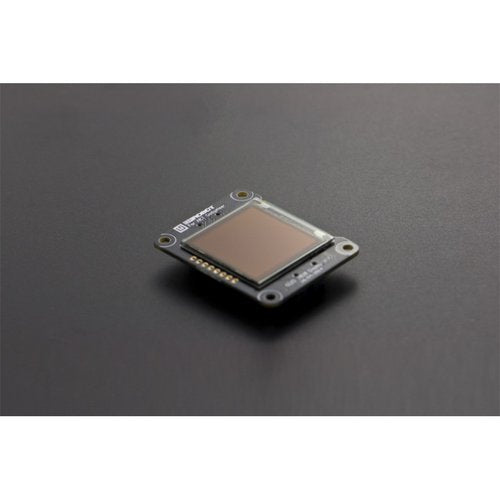

《お取り寄せ商品》OLED 2828 Display Module (Arduino Compatible)--販売終了

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

An OLED display works without a backlight. Thus, it can display deep black levels and can bethinner and lighter than a liquid crystal display (LCD). In low ambient light conditions such as a dark room an OLED screen can achieve a higher contrast ratio than an LCD. OLEDtechnology is used in commercial applications such as displays for mobile phones and portabledigital media players, car radios and digital cameras among others.

OLED 2828 Display Module Projects:

How to make a GPS Speedometer?

Hardware components:

• OLED 2828 Display Module
• GPS Module with Enclosure
• Dreamer Nano V4.1 (Arduino Leonardo Compatible)
• 3mm LED Pack (50 pcs)
• perfboard
• Hand tools and fabrication machines:
• 3D Printer (generic)
• Soldering iron (generic)

Support arduino controller and other 3.3V microcontroller.

Specification

• Operating Voltage：3.3V，5V
• 262,144k Colors(max)
• 128×128 RGB pixel resolution
• Interface：SPI or Gadgeteer
• Operating emperature：-30℃ ~ +70℃
• OLED Size：26.855 x 26.864mm (1.057 x 1.058")
• Module Size：52.00 x 42.00mm (2.05 x 1.65")
• Weight：20 g
• Size：1.5 inch
• Driver IC：SSD1351

Pins Identification
Arduino port

• 3.3：Logic power3.3V
• 5V：OLED power 5V （through boost circuit to supply 13V to screen）
• G：GND
• RST：reset
• SCK：SCK
• SI：MOSI
• CS：Chip Select
• DC：D/C

Documents

• Product WIKI
• Schematic
• Datasheet

ShippingList

• OLED 2828 diaplay module x1
• 1.27mm IDC10 cable x1

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-TOY0005
