SKU 516

シリアルSRAMモジュール 23K256--販売終了

送料区分: 200

販売終了

商品コード: ARMS22-SPISRAM

発売日: 2011-01-20

短いURL: ssci.to/516

売り切れ
¥937 (税込)
¥937 - ¥937
Current price ¥937

この商品は販売終了です。代替品があります。

シリアルSRAMモジュール 23K256

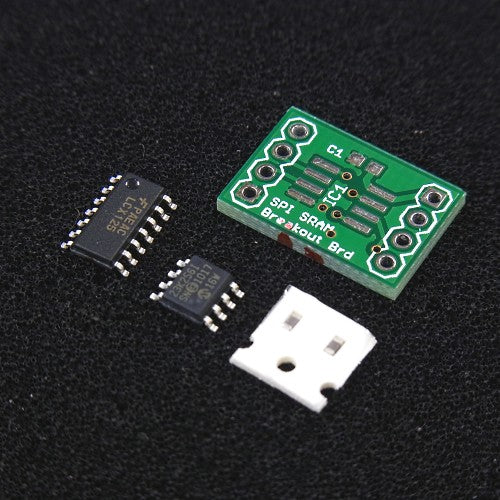

Microchip TechnologyのシリアルSRAM「23K256」を搭載したシンプルなモジュールです。電圧変換用に74LCX07MXCTを搭載しており、5V動作のマイコンに直接接続することができます。最大20MHzでアクセスすることができます。
部品は未実装です。IC、チップコンデンサをはんだづけする必要があります。

主な特徴
容量:256Kbit(32K x 8 bit)
I/F:SPI
速度:20MHz
動作電圧:2.7V~3.6V

MOSI/SCK/CS/HOLD端子のみ5Vトレラントです。
それ以外の端子に電源電圧を超える電圧を印加しないでください。

回路図

SPISRAMライブラリ


作者さんからの受託販売商品です。
輸送上の問題は当社で行います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: ARMS22-SPISRAM
