Introduction

Freematics OBD-II Emulator - with J1850 PWM is world’s smallest OBD-II emulator with KWP2000, ISO9141 and CAN bus simulation. It provides an 16-pin female OBD-II port which is identical to that of a real car and responds to requests for standard OBD-II PIDs from plugged-in OBD-II compliant device. It emulates up to 6 active vehicle diagnostic trouble code (DTC) as if a real car has when encountering a component malfunction or fault. Request for VIN is also responded and the VIN can be altered.

The emulator connects to PC via USB cable and is operated via an easy-to-use software GUI. Secondary development is possible with serial TTL connector available for connection of interaction with Arduino or other embedded system with source of data (e.g. sensors).

Freematics OBD-II Emulator is practically useful and cost effective for OBD-II related application development on desk. Once extended with external data source, it can even be used to provide an OBD-II port for vehicles that don’t have a real one and thus existing OBD-II device/software can also work with the vehicle.

The emulator is controlled by
GUI software
via USB interface. The BLE enabled version provides additional wireless control by iOS device (iPad/iPhone) with our
Freematics Emulator App
.

HardwareFeatures

• Emulating standard 16-pin OBD-II port
• Simulating vehicle data bus (CAN, KWP2000, ISO9141-2)
• Responding to all OBD-II PIDs polls
• Responding to DTC and VIN requests
• Providing both power and emulated data for OBD-II compliant devices
• Adjusting values of all OBD-II PIDs
• Setting diagnostic trouble code (DTC)
• Changing vehicle identification number (VIN)
• Switching between supported protocols
• USB and TTL serial controlling interfaces (controlled by PC or micro-controller/Arduino)
• Firmware upgradable
• Embedded BLE for wireless control via iOS App

Following protocols are simulated:

• CAN 500Kbps/11bit
• CAN 250Kbps/11bit
• CAN 500Kbps/29bit
• CAN 250Kbps/29bit
• ISO9141-2
• KWP2000 Fast
• KWP2000 5Kbps
• J1850 PWM

Specification

• OBD-II Port: 16-pin female
• Power Input: DC 12V
• 6-pin XH-2.54 socket (Tx/Rx/GND/3.3V/5V/12V)
• Support USB port

Documents

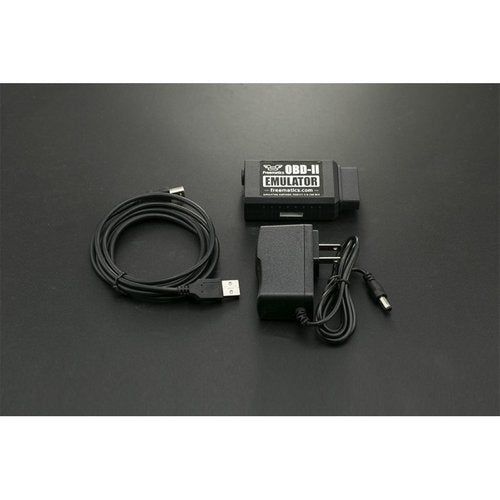

ShippingList

• Freematics OBD-II Emulator MK2 x1
• USB Cable x1
• 12V@1A AC/DC adapter x1
