SKU 515

USBリチウムイオン電池充電器 --販売終了

送料区分: 200

販売終了

商品コード: SFE-PRT-10161

発売日: 2011-01-19

短いURL: ssci.to/515

売り切れ
¥1,720
¥1,720 - ¥1,720
Current price ¥1,720

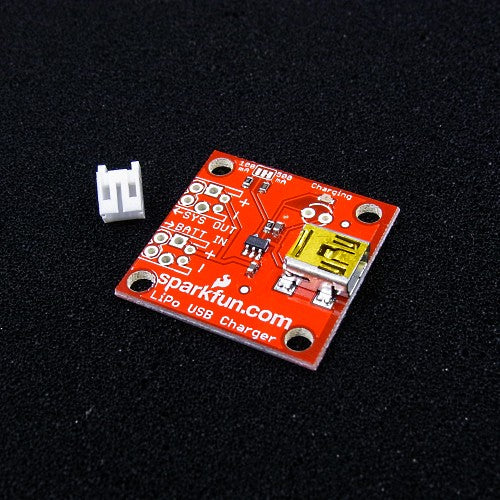

リチウムイオン電池の専用充電器です。この商品はシングルセルのリチウムイオン電池専用です。USB(ミニB)からの電源供給で充電します。3.7Vのリチウムイオン電池を500mAの電流で充電が出来ます。これは、はんだジャンパーの切り替えで100mAに変更することも可能です。充電にはマイクロチップ社のMCP73831Tを使用しています。

基板にはUSBミニB端子とBATT IN(充電池を接続用)・SYS OUT(回路給電用、つまり、充電しながら回路を動かすことが出来るということです)の3系統が用意されています。
※SYS OUTは、充電池と直結されていますので、充電電圧もしくは、充電池の電圧がそのまま出力されます。

写真の通り、コネクタの部品は実装されておりません。必要に応じてハンダ付けしてください
2011年10月20日現在、コネクタが1個付属しているものを入荷し、販売しております。

●資料
回路図
MCP73831Tのデータシート

製造元の販売ページ:http://www.sparkfun.com/...
製造元希望小売価格:14.95ドル

商品コード: SFE-PRT-10161
