SKU 5139

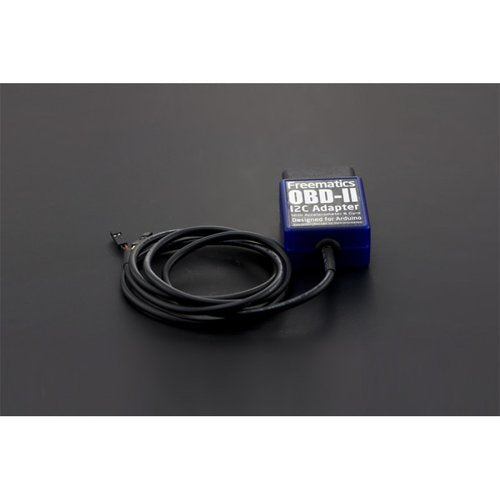

《お取り寄せ商品》OBDII I2C Adapter - Accelerometer and GYRO--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-TEL0068

発売日: 2018-11-21

短いURL: ssci.to/5139

売り切れ
¥10,824 (税込)
¥10,824 - ¥10,824
Current price ¥10,824

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

This product works as a vehicle OBD-II data bridge for Arduino, providing OBD-II data access with Arduino library as well as power supply (converted and regulated from OBD-II port) for Arduino and its attached devices.

Model B has an additional MPU-6050 (6-axis) or MPU-9150 (9-axis) MEMS module built inside, which provides accelerometer, gyroscope, compass (MPU-9150 only) and temperature sensor all accessible via I2C. Accelerometer can be used for measuring car’s acceleration and steering G-force. Gyroscope & compass can be used for measuing car’s orientation without GPS. When the adapter is plugged and locked in the car’s OBD-II port, the MEMS module inside the case will always stay static to the car body, so the its data can reflect the movement of the car accurately. Programming guides for using the I2C MEMS modules with Arduino are available here for MPU-6050 and here for MPU-9150

Model B connects with Arduino through I2C interface (SDA/SCL). OBD-II data and MEMS sensor data are both accessed via I2C. The OBD library has encapsulated all the necessary I2C operations for OBD-II access.
The adapter plugs into the OBD port usually located under the steering column or slightly to the left of it. To check if your vehicle is OBD-II certified, open your hood and find the sticker that looks like this:

Vehicles using following vehicle protocols are supported.

CAN 500Kbps/11bit
CAN 250Kbps/11bit
CAN 500Kbps/29bit
CAN 250Kbps/29bit
KWP2000 Fast
KWP2000 5Kbps
The OBD-II Adapter is compatible with Arduino models including Arduino UNO, Arduino Leonardo, Arduino Micro, Arduino Nano, Arduino Mini, Arduino Pro Mini, Arduino MEGA 1280/2560/ADK.

Features

  • Supporting CAN bus & KWP2000 protocols
  • Compatible ELM327 command-set
  • I2C data interface for micro-controllers (as slave device)
  • Fast (up to 100Hz) read-out of OBD-II PIDs available in vehicle ECU
  • Accessing and clearing vehicle diagnostic trouble code (DTC)
  • Built-in voltage meter for measuring car battery voltage through OBD-II port
  • Built-in MEMS module (accelerometer, gyro & temperature)
  • High efficiency DC-DC module providing attached devices with regulated 5V voltage up to 2A
  • Arduino library and sketches available

Applications

  • Hand-held Scan Tools
  • Driver's Supplementary Vehicle Instrumentation
  • Emission Testing
  • Vehicle Telematics

Specification

  • Size: 72x48x28 mm (2.83x1.89x1.10")
  • Cable Length: 1m (39.37")
  • Embedded MPU6050 I2C accelerometer and gyro

Documents

ShippingList

  • OBD II (Model B) x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。



商品コード: DFROBOT-TEL0068
