SKU 5117

《お取り寄せ商品》DRS - 0401 HerkuleX Smart Servo--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-SER0034

発売日: 2018-11-21

短いURL: ssci.to/5117

売り切れ
¥37,046 (税込)
¥37,046 - ¥37,046
Current price ¥37,046

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

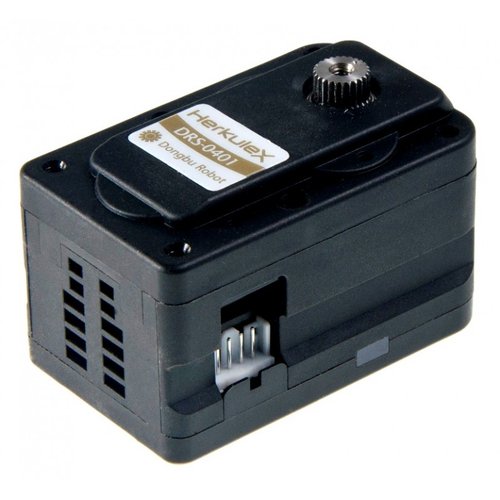

Herkulex DRS-0401 is state of the art modular smart servos incorporating motor, gear reducer, control circutry and communications capability in one single package. Through Premium FAULHABER Coreless DC Motor, this servo can provide the stall torque up to 5.1 N.m at 14.8V, which is really amazing.

Equipped with serial adapting pieces including Horn, Horn Bolt(M 36), Bracket Assembly Bolt(M 2.64), Wire Harness(200mm,7.87") and with it's amazing structure, DRS-0401 is extremely easy to assemble. Two connectors attached to each servo allows serial connection as well as parallel connection if required.

It carries different Control Algorithms like PID, Feedforward, Trapezoidal Velocity Profile so on and so forth, which makes the movement smoothly and precisely. By Using UART Serial communications ,we can lightly change the speed, position, LED, operational compliance, stop and operational status of up to 254 servos simultaneoulsy at once. Meanwhile we can get the feedback such as internal temperature, position, and overload sensors.

Servos are capable of diagnosing seven different types of errors which are then indicated by the LED. And we can directly control the RGB of the LED for diagnostics and decorative purposes. It's especially suitable to mechanical arms, robots, joints and etc.

Cable definition


Black : GND
Red : VDD (12V)
Blue : TXD
Yellow: RXD

Specification

Mechanical specification

  • Premium FAULHABER Coreless DC Motor
  • Rotation angle range: 320° Continuous Rotation (Velocity Control)
  • Resolution: Approximately 0.163° (2048 steps)
  • Stall torque: 5.1 N∙m (14.8v)
  • Maximum Speed: 0.162s/60° (14.8v)
  • Gear: 1:202, Super Reinforced Metal
  • Size: 56mm(2.20")(W) x 35.0mm(1.38")(D) x 38mm(1.50")(H)
  • Weight: 123g

Electrical specification

  • Working Voltage: 9.5-14.8VDC(Optimized 12V)
  • Rated Current: 30mA @ 14.8V
  • Communication Link: Full Duplex Asynchronous Serial(TTL Level), Binary Packet, Multi Drop
  • Multi control through Servo ID: 0 ~ 253, 254(Broadcast only)
  • Maximum Baud Rate: 1Mbps
  • Feedback: 4 Position, Speed, Temperature, Load, Voltage, Real Time Tick etc.
  • Various Control Algorithm: PID, Feedforward, Trapezoidal Velocity Profile, Velocity Override, Velocity Control Torque Saturator & Offset, Overload Protection, Neutral Calibration, Dead Zon

Documents

ShippingList

  • Herkulex DRS-0401 Servo x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。
