SKU 5086

《お取り寄せ商品》Incremental Photoelectric Rotary Encoder - 400P/R

送料区分: 650

商品コード: DFROBOT-SEN0230

発売日: 2018-11-21

短いURL: ssci.to/5086

この商品は取寄商品です

¥4,712 (税込)
¥4,712 - ¥4,712
Current price ¥4,712

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

This is an industrial incremental photoelectric rotary encoder with aluminum material, metal shell and stainless steel shaft. It generates AB two-phase orthogonal pulse signal though the rotation of the grating disk and optocoupler. 400 pulses/round for each phase, and 1600 pulses/round for dual-phase 4 times output. This rotary encoder supports max 5000 r/min speed. And it can be used for speed, angle, angular velocity and other data measurement.

The photoelectric rotary encoder has a NPN open collector output. It could work with Microcontroller with internal pull-up resistors directly. And it is using 750L05 voltage regulator chip, which has a DC4.8V-24V wide range power input, compatible with Arduino, STM32, PLC and other types of microcontrollers.


Note:

NPN open collector output needs pull-up resistors for the oscilloscope display.

Specification

  • Supply Voltage: 4.8V ~ 24v
  • Encoder Body Size: Φ39× 36.5mm
  • Output Shaft Diameter: Φ6 × 13mm
  • Outside Shaft Platform: Φ20 × 4.85 mm
  • Fixing Holes Screws: M3
  • Weight: 234 g

    Documents

  • Product WIKI

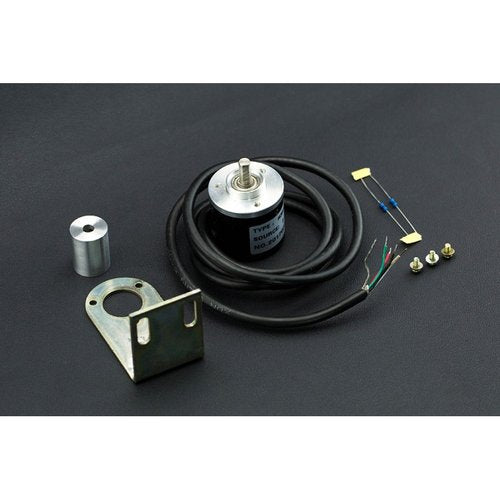

    ShippingList

  • Encoder x1
  • Encoder mounting bracket x1
  • 6mm coupling x1
  • Screw accessories x1
  • 10K resistance x2

    上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。


    商品コード: DFROBOT-SEN0230
