SKU 460

ブレッドボードArduino(互換機)キット

送料区分: 200

販売終了

商品コード: SSCI-BreadBoardArduinoKit

発売日: 2010年11月17日

Sold out
¥2,074
¥2,074 - ¥2,074
Current price ¥2,074

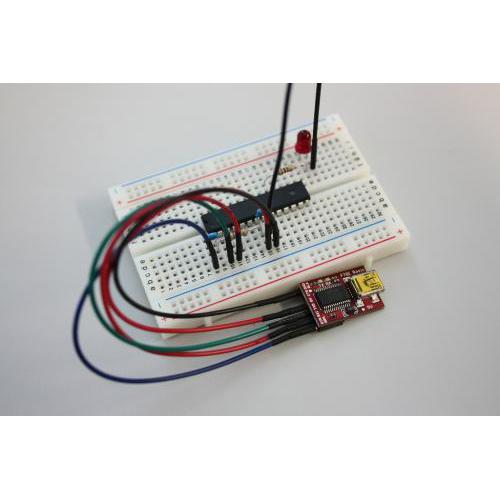

写真は、組み立てた例です。


こちらの商品には内蔵クロック(8Mhz)を使用するブートローダを書きこんでおります。※他のブートローダーを書き込んだチップでは動作しませんので、ご注意下さい。

技術評論社「Software Design」2010年12月号の、@ytsuboiさんの記事「はんだづけカフェなう」のための部品セットです。もちろん、部品をばらばらに集めても同等の「ブレッドボードArduino」を作ることができますが、このセットなら少しお買い得です。

以下の部品のセットです。
ATmega328P-PU(ブートローダ書き込み済み) 1個
・積層セラミックコンデンサ 0.1μF 2個
・抵抗 1kΩ 1個
・抵抗 10kΩ 1個
・LED 赤 1個
ブレッドボード 1個
SparkFun 5V動作Arduino Pro/Pro Mini向け小型USB-シリアルアダプタ 1個
ジャンパワイヤ(10本セット) 1個

boards.txtに以下の内容を追加してください。

Arduino IDE 1.0.x系の場合
diecimila_8mhz.name=Arduino ATmega328P 8MHzRC
diecimila_8mhz.upload.protocol=stk500
diecimila_8mhz.upload.maximum_size=30720
diecimila_8mhz.upload.speed=57600
diecimila_8mhz.bootloader.low_fuses=0xE2
diecimila_8mhz.bootloader.high_fuses=0xDA
diecimila_8mhz.bootloader.extended_fuses=0x05
diecimila_8mhz.bootloader.path=atmega
diecimila_8mhz.bootloader.file=ATmegaBOOT_168_atmega328_pro_8MHz.hex
diecimila_8mhz.bootloader.unlock_bits=0x3F
diecimila_8mhz.bootloader.lock_bits=0x0F
diecimila_8mhz.build.mcu=atmega328p
diecimila_8mhz.build.f_cpu=8000000L
diecimila_8mhz.build.core=arduino

Arduino IDE 1.6.x系の場合
diecimila_8mhz.name=Arduino ATmega328P 8MHzRC
diecimila_8mhz.upload.protocol=arduino
diecimila_8mhz.upload.tool=avrdude
diecimila_8mhz.upload.maximum_size=30720
diecimila_8mhz.upload.speed=57600
diecimila_8mhz.bootloader.low_fuses=0xE2
diecimila_8mhz.bootloader.high_fuses=0xDA
diecimila_8mhz.bootloader.extended_fuses=0x05
diecimila_8mhz.bootloader.file=atmega/ATmegaBOOT_168_atmega328_pro_8MHz.hex
diecimila_8mhz.bootloader.tool=avrdude
diecimila_8mhz.build.mcu=atmega328p
diecimila_8mhz.build.f_cpu=8000000L
diecimila_8mhz.build.core=arduino
diecimila_8mhz.build.variant=eightanaloginputs
diecimila_8mhz.build.board=AVR_DUEMILANOVE_8MHHZRC
