《お取り寄せ商品》2×15A DC Motor Driver--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-DRI0018

発売日: 2018-11-21

短いURL: ssci.to/4460

売り切れ
¥8,580 (税込)
¥8,580 - ¥8,580
Current price ¥8,580

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

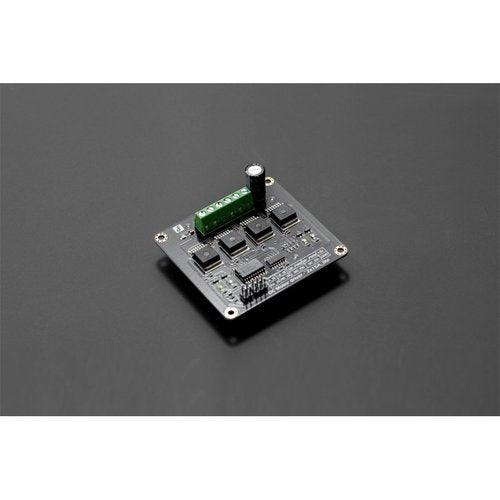

This DC Motor Driver can be used in 4WD mobile robot platforms, combat robots, smart car competition, drive pumps, electric fans, conveyors, etc... This module uses 4 high-performance & high-current driver chips (BTS7960) with the following protective functions: Current short, over temperature and over voltage . You can control 2 motors with only 4 digital IO at the same time. Dual 15A@13.8V max output current, good responsiveness & braking performance. Four indicator leds are provided for easy and convenient debugging without motors. There are two AL Heat Sinks in the back of the module, to provide cooling for prolonged high-power working state. This DC Motor Driver module is directly compatible with Arduino.

Applications

  • DC motor driver
  • 4WD high-power mobile robot platform
  • Combat robots
  • Pumps
  • Electric fans
  • Conveyors

Specification

Specification

  • Input Voltage: 4.8 ~ 35V
  • Maximum output current: 15A @ 13.8V per channel
  • Peak output current: 20A @ 13.8V per channel
  • PWM capability: up to 25 kHz
  • Interfaces: 4 digital IO (2 PWM output include)
  • Driving mode: Dual high-power H-bridge driver
  • Other specifications
    • Galvanic isolation to protect the microcontroller
    • Dual current detection diagnostic functions
    • Short circuit, overheating, over-voltage protection
  • Size: 73 x 68 x 14mm (2.87x2.68x0.55")
