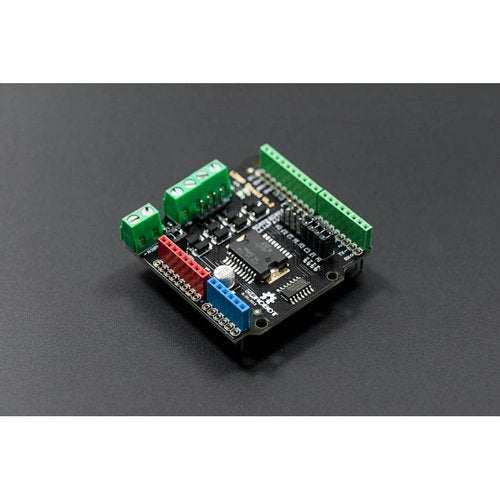

《お取り寄せ商品》2x2A DC Motor Shield for Arduino

送料区分: 650

商品コード: DFROBOT-DRI0009

発売日: 2018-11-21

短いURL: ssci.to/4456

この商品は取寄商品です

¥2,665 (税込)
¥2,665 - ¥2,665
Current price ¥2,665

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

Arduino product family is a great learning platform for electronics, programming and robotics. But most projects at some point require mobility. This Arduino motor shield allows for motor control with Arduino right away. Stack up this shield on your controller and drive 2 DC motors with higher power requirements. Depending on the motor of choice, you can make it fast or handle a higher payload. This Arduino Motor Shield (2A) uses L298P chip which allow to drive two 7-12V DC motors with maximum 2A current. This arduino motor shield can be directly mounted onto standard Arduino Uno and Arduino Mega.

Speed control is achieved through conventional PWM which can be obtained from Arduino’s PWM output Pin 5 and 6. The enable/disable function of the motor control is signaled by Arduino Digital Pin 4 and 7. The Motor shield can be powered directly from Arduino or from external power source. It is strongly encouraged to use external power supply to power the motor shield.This arduino motor shield is ideal for building Arduino robot or other Arduino motor control projects. There is another version of 2x2A motor shield (Twin)
which uses different pins to avoid conflicting pin allocation.

Compatibility

Specification

  • Logic Control Voltage:5V (From Arduino)
  • Motor Driven Voltage:6.5~12v(VIN Power Supply),4.8~35V (External Power Source)
  • 2 way motor drive
  • Logic supply current Iss:≤36mA
  • Motor Driven current Io:≤2A
  • Maximum power consumption:25W(T=75℃)
  • Up to 2A current each way
  • Pin 4,5,6,7 are used to drive two DC motor
  • Support PWM speed control
  • Support PLL advance speed control
  • Size: 55x55mm (2.2x2.2 in)

Documents

ShippingList

  • ​2A Motor Shield For Arduino x1
