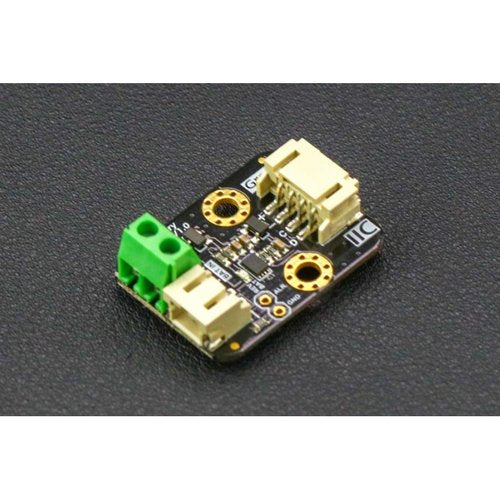

《お取り寄せ商品》Gravity: I2C 3.7V Li Battery Fuel Gauge

送料区分: 650

商品コード: DFROBOT-DFR0563

発売日: 2018-11-21

短いURL: ssci.to/4437

この商品は取寄商品です

¥2,019 (税込)
¥2,019 - ¥2,019
Current price ¥2,019

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

3.7V lithium batteries are commonly used in many projects. However, the remaining power and voltage of the lithium battery are highly nonlinear. We can only roughly judge whether the battery is full or almost empty according to its voltage. The Gravity I2C 3.7V Lithium Battery Fuel Gauge employs Gravity I2C interface, ultra-low operating current, and real-time tracking of the relative state of charge (SOC) of the battery through Maxim's patented algorithm, eliminating the need for full-to-empty relearning and offset accumulation errors. Plug and play to accurately measure the voltage and remaining power of the battery. The module also features as a low battery power alert interrupt function. When the battery power falls below specified threshold, the ALR pin generates a falling pulse to trigger the external interrupt of the controller.

You will find it a great help to estimate the battery life by learning the power consumption of the system with this module. In the solar powered projects, it helps to record the status of the battery power change in a day or even months, which benefits to understand the power balance of charge and discharge of the solar system.

Gravity: 3.7V Li Battery Fuel Gauge Connection Diagram (Arduino UNO)

Gravity: 3.7V Li Battery Fuel Gauge Connection Diagram (Raspberry Pi 3B)

Projects:
Make a shiny dice for monitoring battery capacity
The materials you may need:Gravity: I2C 3.7V Li Battery Fuel Gauge
Beetle - The Smallest Arduino
Single Sided ProtoBoard ( flexible PCB )LED Lamp Beads ×21Crystal Epoxy Resin and metal complex dyes

Features

  • Maxim's Patented Algorithm, accurate voltage and remaining power readings of lithium battery
  • No Full-to-Empty Relearning Process, No Offset Accumulation Errors, Plug and Play
  • Wide Input Voltage, Compatible with 3.3V and 5V Controllers
  • Programmable Low Power Alert Interrupt Threshold
  • Battery Reverse Connection Protection
  • Applications

  • Solar Weather Station, Street Light
  • Lithium Battery Charger
  • Robotics
  • Specification

  • Input Voltage (VCC): 3.3V~6.0V
  • Battery Input Voltage (BAT IN): 2.5V~4.2V
  • Battery Type(BAT IN): 3.7V Li-polymer/Li-ion battery
  • Operating Current: 50 uA
  • Interface: Gravity I2C (logic level: 0-3.3V)
  • Dimension: 22.0*30.0mm/0.86*1.18 inches
  • Documents

  • Product wiki
  • More Documents
  • ShippingList

  • Gravity: I2C 3.7V Li Battery Fuel Gauge x1
  • XH2.54-2P Header x1
  • Gravity-4P I2C/ UART Sensor Wire x1


  • 上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。
