DFROBOT-DFR0498
SKU 4403

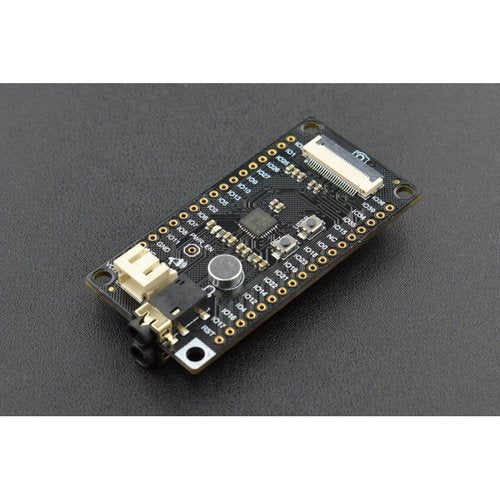

《お取り寄せ商品》FireBeetle Covers-Camera&Audio Media Board

送料区分: 650

商品コード: DFROBOT-DFR0498

発売日: 2018-11-21

短いURL: ssci.to/4403

この商品は取寄商品です

¥3,769 （税込）
¥3,769 - ¥3,769
¥3,769

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。


Introduction

DFRobot FireBeetle series are low power consumption development modules designed for Internet of Things (IoT). The FireBeetle Covers-Camera & Audio Media Board is a multimedia device for IoT that provides interfaces to connect NAU8822 CODEC IIS, OV7725 camera, SD card (SDIO), earphone and microphone.

Moreover, it equips with a mini MIC input interface. The NAU8822 CODEC IIS can drive both 12@8Ω BTL loudspeaker and 40mW@16Ω earphone. The direct connection is supported. Meanwhile, NAU8822 supports DAC sound signal acquisition and programmable microphone amplifier. The recording is available when input voices with onboard MIC interface or microphone then save it to SD card. What's more, the function to take photos is available when connected to an OV7725 CAMERA.

With any FireBeetle main boards (e.g. ESP32 main board), the FireBeetle Covers-Camera & Audio Media Board could be a MP3, a recorder, a camera. Once connected to the Internet, it could be an Internet radio, a cloud image recognition.

NOTE:

  • This media board only supports FireBeetle ESP32 main board at present, for other main boards do not equipped with IIS interface.
  • The flat ribbon cable of camera is relatively easy-to-break, please be careful and light in connection. The camera shot must be opposite to the SD card slot.
  • It does not support video shooting and transmission.

    • Specification

  • Operating Voltage: 3.7V~5.5V (VCC)
  • Output Voltage: 3.3V
  • User-defined Button: tested by IO16(DI)
  • RESET x1
  • SD Card:Bus Interface: SDIO ProtocolDefault Transmission Rate: 10MHzMax. Transmission Rate: 20MHz
  • NAU8822: DAC:94dB SNR , -84db THDADC:90dB SNR , -80dB THDIntegrated BTL loudspeaker drive: 1W @ 8ΩIntegrated earphone drive: 40mW @ 16ΩIntegrated programmable microphone amplifierTypical Sampling Rate: 8KHz, 48KHz, 96KHz, 192KHzStandard Video Interface: PCM and I2S
  • MIC: Type: Electret CapacitorOutput: analogDirection: omnidirectionalFrequency Range: 100Hz~15KHzSensitivity: -43dB ±5dB @ 94dB SPLSignal-to-noise Ratio: 58Db

    • Documents

  • Product wiki
  • More Documents

    • ShippingList

  • FireBeetle Covers-Camera&Audio Media Board(V1.0) x1
  • OV7725 Camera x1
  • 18pin-2.54mm Male Pin Header ×2
  • 18pin-2.54mm Female Pin Header ×2


    • 上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。
