SKU 4344

《お取り寄せ商品》Prototyping Shield for Raspberry Pi--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-DFR0384

発売日: 2018-11-21

短いURL: ssci.to/4344

売り切れ
¥1,174 (税込)
¥1,174 - ¥1,174
Current price ¥1,174

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

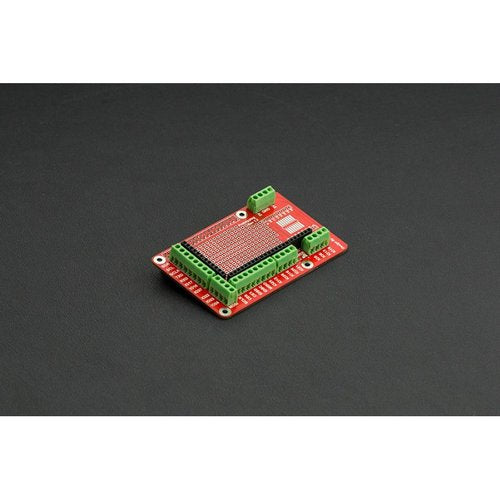

This Raspberry Pi prototyping shield is compatible with models B+, 2B and newest 3B. It stacks on top of your Pi and is easily removable. The board uses dual headers on the underside to connect to the Pi's GPIO headers. The board itself a large prototyping area, half of which is breadboard-style (with horizontal and vertical rails), and half which is perfboard style (with copper pads) ready to be populated with DIP chips and through-hole components for a more permanent solution than a breadboard. There is also an available slot for 1 SOIC SMD chip.
Around the edges are female headers and 3.5mm screw-terminal blocks for breakout pins, making it easy to temporarily connect wires and LEDs. There is also a 4 block terminal block Because of the Pi 2's higher profile, some header extensions are included so that the Pi's USB ports don't obstruct the shield when placed on top.


Note: Raspberry Pi and Shield can't be powered simultaneously.

Features

  • A big prototyping area, half of which is 'breadboard' style and half of which is 'perfboard' style so you can wire up DIP chips, sensors, and the like.
  • Along the edges of the proto area, all the GPIO/I2C/SPI and power pins are broken out to 0.1" stips so you can easily connect to them.
  • On the edges of the prototyping area, all of the breakout pins are also connected to labeled 3.5mm screw-terminal blocks. This makes it easy to semi-permanently wire in sensors, LEDs, etc.
  • There's also a 4-block terminal block broken out to 0.1" pads for general non-GPIO wiring.
  • A SOIC and a TSSOP surface mount chip breakout area, for those chips that dont come in DIP format.
  • Comptiable EEPROM chip: AT24C08BN-SP25-T
  • POWER LED indicator

ShippingList

  • Prototyping Shield for Raspberry Pi x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。



商品コード: DFROBOT-DFR0384
