SKU 4340

《お取り寄せ商品》20W Adjustable DC-DC Buck Converter with Digital Display

送料区分: 650

商品コード: DFROBOT-DFR0379

発売日: 2018-11-21

短いURL: ssci.to/4340

この商品は取寄商品です

¥1,052 (税込)
¥1,052 - ¥1,052
Current price ¥1,052

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

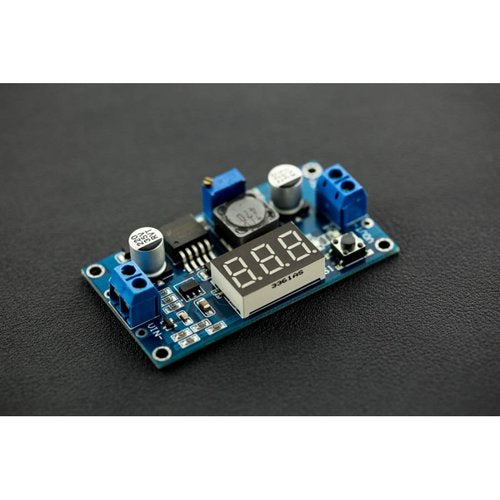

This is a 20W adjustable DC-DC buck converter module with digital display. It is based on LM2596 3A step-down voltage regulator and supports an input of 0~40V DC with an accuracy of ± 0.05V.
On a regular buck converter there is no display and you have to measure the output manually with a multimeter, which can be slow and inefficient. This buck converter has a display with the output voltage readout integrated right in to the board. You can change the output by adjusting a screw potentiometer that is also integrated on to the board. Simple!
This module can be used in DC applications such as batteries, power transformers, DIY adjustable power supplies, 24V vehicle power supplies, industrial equipment, 12V to 3.3V, 12V to 5V, 24V to 5V, 24V to 12V, 36V to 24V and so on.
The on-board voltage meter supports self-calibration mode. You only need to calibrate it once and the value will be stored automatically. The method is as follows:
1. Hold the button for 3 seconds. Release the button to enter input voltage calibration mode (“IN”is ON) ; Hold the button for 3 seconds and release the button to enter output voltage calibration mode (“OUT” is ON); hold the button for 3 seconds, and release the button to exit calibration mode, all parameters will be save automatically.
2. In calibration mode, click the button to adjust the value.

Features

  • Supports self-calibration function to provide high-precision voltage output. (Recommended input voltage is maintained at 4.5V or more)
  • Touch the button to switch the measurement input or output voltage, and an indicator shows which voltage is being measured.
  • The display can be disabled if necessary. Hold the button for 2 seconds, and release the button to turn off the display
  • With wire terminals, no soldering is necessar
  • The input voltage is 4.0 ~ 40V. (The input voltage must be 1.5V higher than the output voltage)
  • Continuously adjustable output voltage range of 1.25V ~ 37V. (The input voltage must be 1.5V higher than the output voltage)
  • The Maximum output current is 3A, it is recommended to use within 2.0A, higher currents will need a heatsink to dissipate heat.
  • The output power is 20W. For more than 15W a heatsink is recommended.
  • The unit offers high conversion efficiency, with an average of 88%
  • The unit includes reverse polarity protection, overheating protection and short circuit protection
  • Specification

  • Input Voltage: 4.0 ~ 40V
  • Output Voltage: 1.25V ~ 37V
  • Output Power: 20W
  • Output Current: 3A
  • Mounting Dimensions: 6.1 * 3.1cm/ 2.4 * 1.22 inches (L x W)
  • Dimension: 6.6 * 3.6 *1.2cm/2.59 * 1.42 * 0.47 inches
  • Weight: 22g
  • ShippingList

  • 20W Adjustable DC-DC Buck Converter with Digital Display x1

    上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。


    商品コード: DFROBOT-DFR0379
