SKU 4299

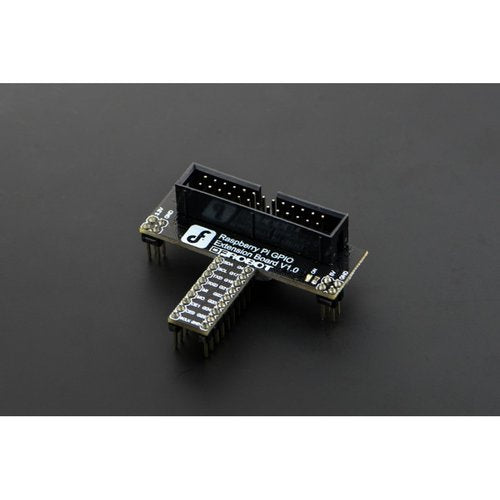

《お取り寄せ商品》Raspberry Pi GPIO Extension Board--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-DFR0312

発売日: 2018-11-21

短いURL: ssci.to/4299

売り切れ
¥1,021 (税込)
¥1,021 - ¥1,021
Current price ¥1,021

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

You may have noticed that the MCU on Raspberry Pi is much more complicated than the one on Arduinos. It is usually BGA encapsulated, and stacked with one DDR memory. That means short circuiting the GPIO can be fatal - burning the CPU on Raspberry Pi, and unlike the arduino UNO, there is no comeback.

So we made this GPIO Extension Board for Raspberries Pi, with protection design. Normally there is no level conversion on extension boards, which means inadequate load capacity which may lead to malfunctions. This extension board uses 74hc244, 74hc125 for level conversion, SI2303 for I2C level conversion, which effectively solves the problem, and protects your circuit from burning by mistakes. Compatible with all kinds of breadboards, easy to build upon all kinds of prototyping projects.


Note: For medium-size breadboards, the interface is not aligned with the middle of the bread, please insert the left power pins on top left while needle skip down one hole with the right power pin, as shown in picture.

Features

  • Supply 3.3v and 5v voltage output
  • Bidirectional Voltage-Level Translator GPIO protection board
  • Converte voltage level between 3.3v and 5v for GPIOs, SPI, I2C and Serial port
  • Compatible with most of Arduino sensors as well as protecting the Raspberry Pi GPIO pins from voltage spikes and static discharge
  • Compatible with most breadboards for prototyping
  • Dimension: 5x4x2cm(1.97x1.57x0.79:)

Documents

ShippingList

  • Rasperry Pi GPIO Extension Board x1
  • IDC26 Cable 20cm(7.87") x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。



商品コード: DFROBOT-DFR0312
